Simple caja de luz UV para placas de circuitos (8 / 14 paso)

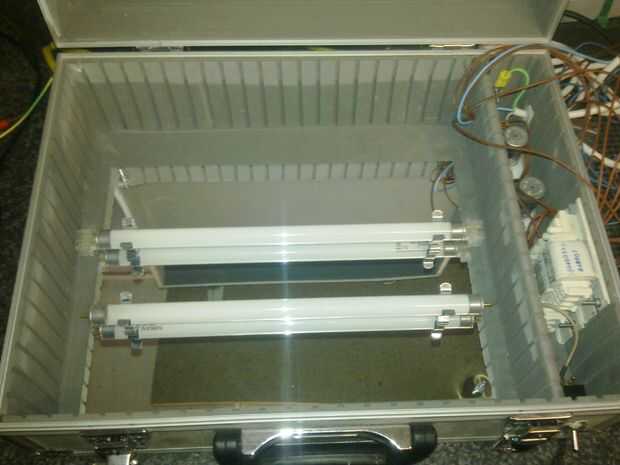

Paso 8: Instalar las bases de tubo y espejo

El siguiente paso es decidir donde quieres poner los tubos de UV. Lugar su tarjeta/plástico/tin-foil reflejado hacia abajo primero y los soportes de tubo en los tubos de 10mm de cada extremo del clip.

Corta ocho piezas de conector tira de choc y atornillarlos en las clavijas del tubo (a menos que su elegante y tienen tubo conexión clips!) Esto facilita el cableado de los tubos.

Coloque los tubos hacia abajo en el espejo y shuffle alrededor hasta que están en línea y dejan suficiente espacio en o en de la franja de choc para sujetar los cables.

Con un rotulador pequeño, marca donde los clips de tubo y taladro y los soportes de tubo del perno hacia abajo en su posición.
