Paso 2: Montar los cables!

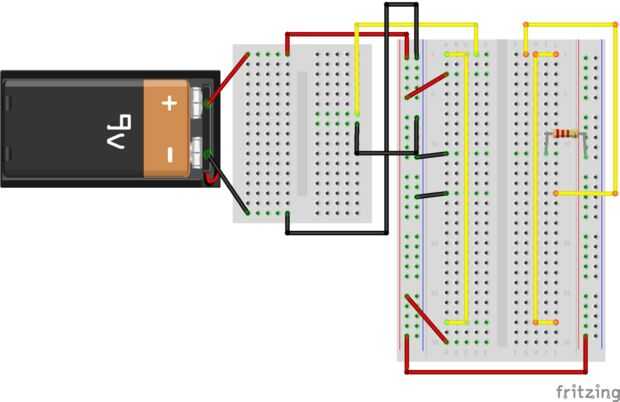

Te dejo aquí el esquema gráfico de los cables y la resistencia de 220ohms, pero también añado un tutorial para el que no tiene mucho tiempo:
OBS: Y, X, W y Z son los + y - las filas de puntos, de izquierda a derecha.
* Cruz Breadboards
Cables rojo (5V):
En protoboard:
W largo, 25 - Y, 25
W corto, 21 - A, 30
W corto, 05 - 03 A
W largo, 01 - * E, 01
En Mini protoboard:
Energía fuente de 5V - A, 01
Cables negros (masa):
En protoboard:
Corto X, 13 - A, 15
X corto, 10 - A, 11
Largo X, 06 - * J, 08
X largo, 01 - * E, 17
En Mini protoboard:
Energía fuente de 5V - A, 17
Cables amarillo (conexiones):
En protoboard:
A larga, 28 - A, 01
J larga, 28 - J, 01
Corto J, 15 - G, 01
D largo, 01 - * J, 07
Y por último, una resistencia de 220ohms en I, 11 - Y, 10
