Simple contrlling RC coche de Arduino (2 / 5 paso)

Paso 2: trabajar

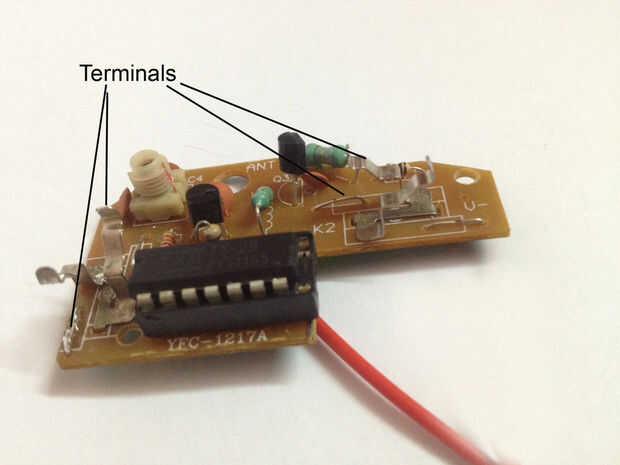

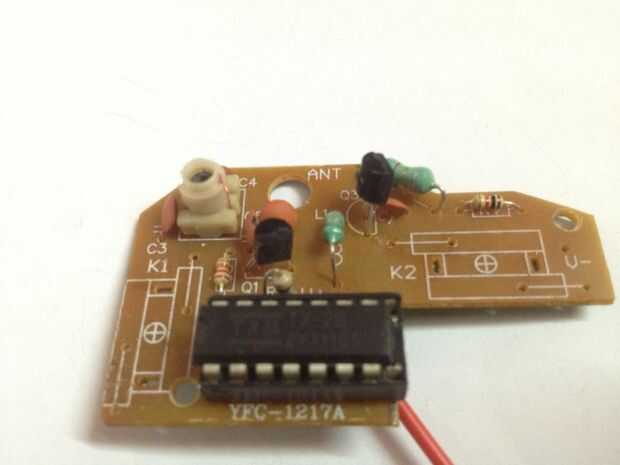

1-quitar los terminales (trabajando como switchs) que controlan cuatro direcciones (adelante, atrás, derecha, izquierda).

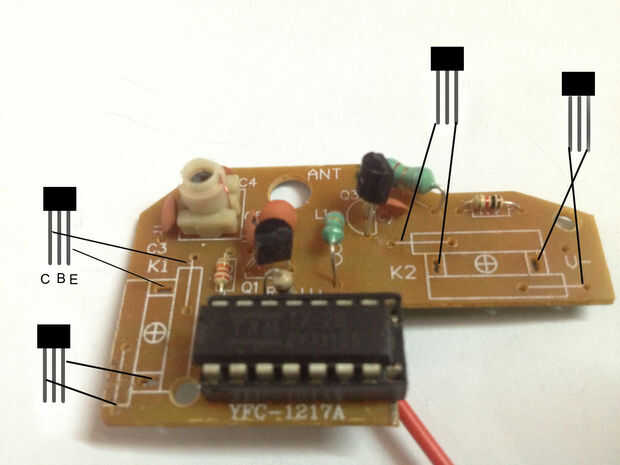

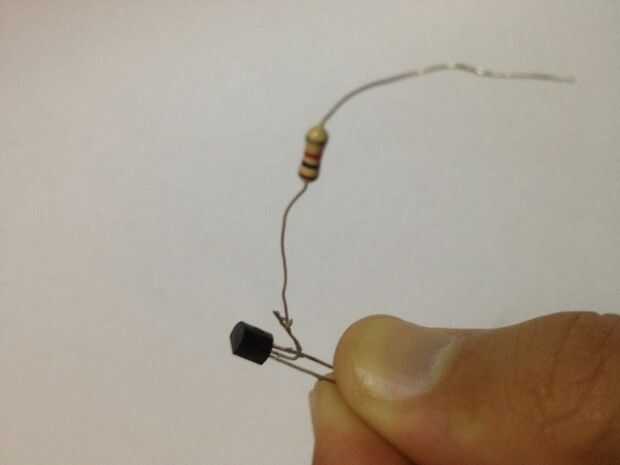

2 - vuelva a colocar los terminales de soldar transistores, patillas de colector al positivo y emisor a negativo y la resistencia a la base.

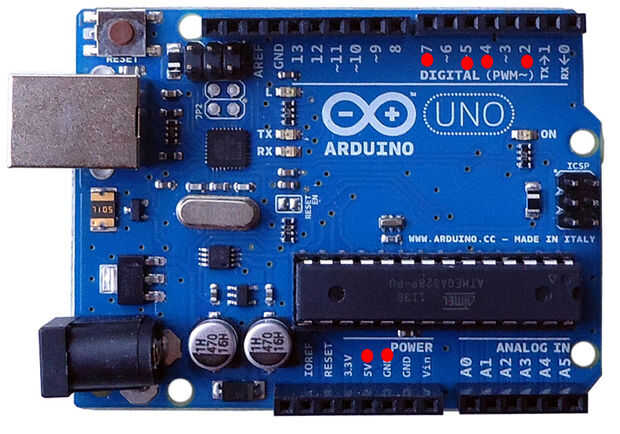

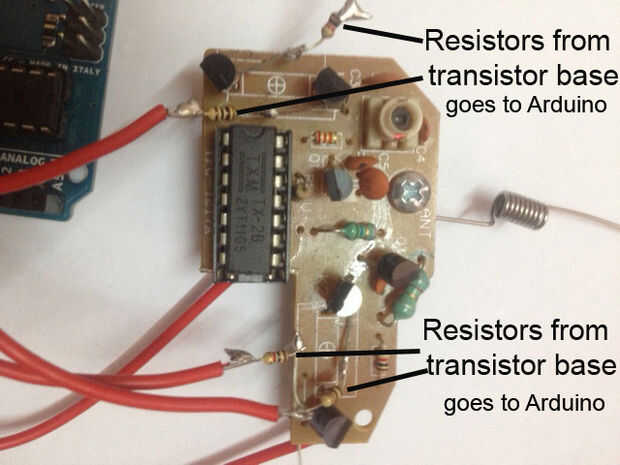

3 - Conecte las resistencias a los pines de la placa de arduino (2,4,5,7).
4 - conectar el positivo (5v) pin y pin negativo (GND).
