Simple controlador de Ipod (1 / 5 paso)

Paso 1: Hardware

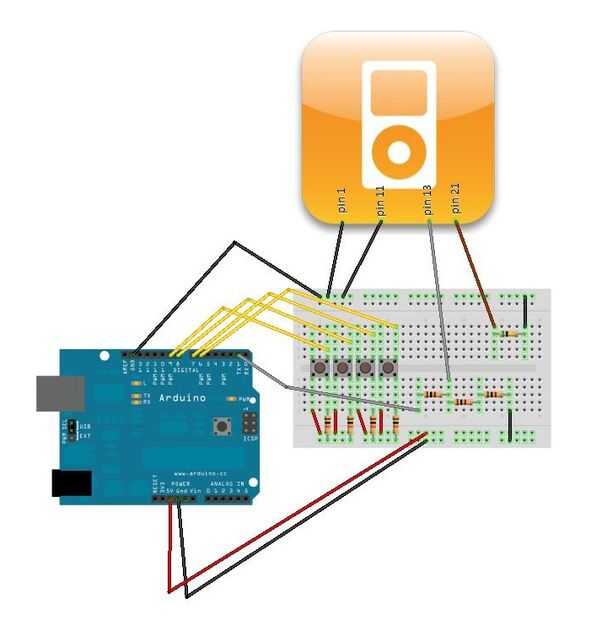

La parte más importante de esta configuración es el divisor de tensión .  El iPod Rx sólo espera 3.3v, así que nada más que eso (como TX de 5v de Arduino) podrían afectar a tu iPod.  El divisor de tensión es una manera segura para asegurarse de que el Arduino envía un 5v, tu iPod sólo obtiene golpeó con un 3, 3V alta.

El divisor se logra en dos pasos.  En primer lugar atar el TX del Arduino (pin1) a un resistor del ohmio 1 k.  En segundo lugar, en el otro extremo de la resistencia de conectar iPod pin 13 (RX) y la resistencias de dos 1 k ohm (en serie).

La resistencia de ohmios 500 k al pin 21 dice que el ipod que va a utilizar una comunicación serial (Ver referencia ).

Deben poner a tierra ambos iPod los pines 1 y 11 a arduino.  (A los recolectores de nit, sé cosas diferentes sobre el pin 11 del estado de las referencias, pero lo de puesta a tierra parece no tener ningún efecto sobre este proyecto.)

El resto del hardware debe ser bastante recto que hacia adelante, si desea obtener más información sobre los botones hay un tutorial en la Web de arduino .
