Paso 1: Cableado un Mini Pro como programador de HV

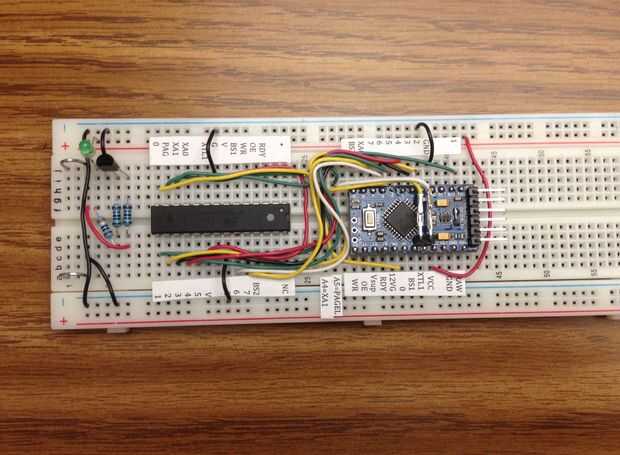

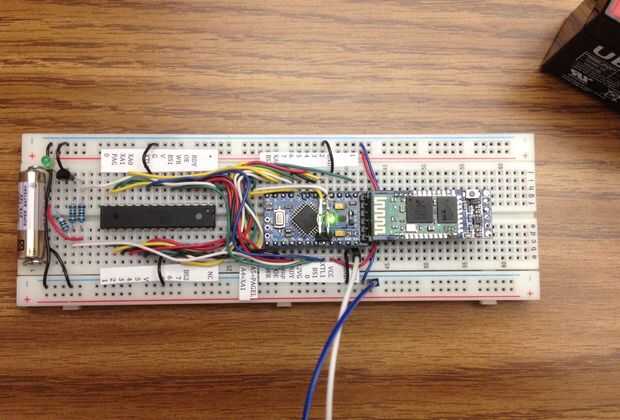

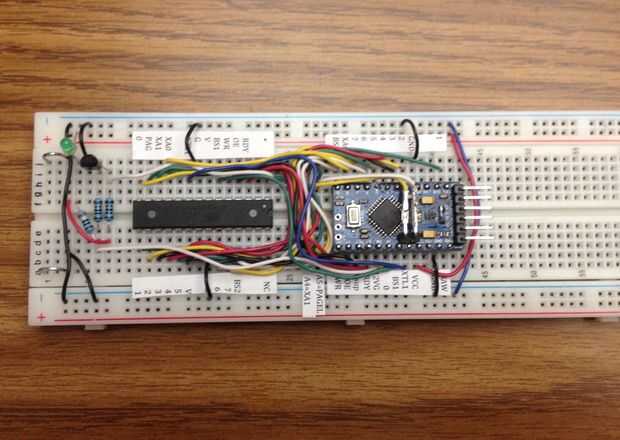

Las imágenes muestran los avances alambré el protoboard, y finalmente fue terminado y mi Adaptador FTDI-como conectado con el bosquejo funcionando.
Para mantenerse organizado y asegúrese de que el cableado tiene la mejor oportunidad de ser hecho derecho, imprimir etiquetas que muestran lo que cada pin se utiliza para el chip blanco y Arduino. Imprimir en papel normal, cortar las etiquetas y ejecutar a través de una máquina de Xyron crear una etiqueta (que se puede encontrar en herramientas de scrapbooking de tu media naranja) o poner cinta de doble cara en ellos. Luego usarlos y empezar a maquetar los Protoboard componentes y cables según el esquema. Aviso que el bosquejo utiliza pines digitales 1-13 y todos los de la análoga pines A0-A5. Pin digital 0, que es el pin RX, no se utiliza.
He encontrado los Arduinos pequeños como Mini Pro o el resultado de Nano en el cableado del tablero más bonito. Si usas un Mini Pro o Nano también es fácil de usar un multímetro para comprobar la continuidad de las conexiones, para asegurarse de que usted no ha cualquier conexiones perdidas. Tenga en cuenta que el Mini Pro el pin RX es marcado RXI y pin TX es TXO. El pin TXO es pin 1 y pin RXI es pin 0 independientemente de cómo confuso el etiquetado en el Mini Pro parece. Conectar el pin TX a la línea DATA1 de la viruta del destino y no conectar el pin RX a cualquier pin del chip blanco.
Utilice pedazos de un clip para un portapilas y dóblelos para llegar a poca tensión de resorte. Puede utilizar un 27A o A23 u otra similar batería de 12V. También he tomado una plomo sellada 12V batería de una UPS. EBay tiene avisos de paso extremadamente barata en convertidores que son protoboard amigable y puede proporcionar 12V. Yo estoy contemplando pedir un MT3608 DC-DC Step Up, que cuesta entre $1 y $3 USD gastos de envío incluido. Los módulos tienen el requisito interesante de mantener pico actual "no más de TV Universidad." No requieren mucha corriente 12V para esto, es sólo una señal para indicar al procesador de destino debe entrar en modo programación paralela, no se está quemando algo con gran intensidad. Si deja la batería de 12V conectada al circuito durante mucho tiempo, drenará. Por lo tanto, sería una buena idea insertar justo antes de la programación, y retirarlo cuando termine.
Notas acerca de las etiquetas te sugiero usar para mantener su trabajo organizado:
Vsup representa el pin 12 de Arduino suministrando tensión al chip blanco, y que deben ser conectados a los pines marcados V en el destino. 12VG representa el pin A0 de Arduino que controla el interruptor de 12V o puerta, y que debe estar conectado a la resistencia a la base del transistor.
