Simple divisor de tensión

al construir un circuito, puede venir un tiempo cuando necesita sólo una fracción de la tensión que está en la entrada.  Dividiendo este voltaje es sencillo y requiere pocos componentes básicos.

Vas a necesitar dos resistencias del mismo valor y una batería.  La razón por la que estamos utilizando dos resistencias del mismo valor es por lo que se corta la tensión a la mitad.  Más adelante voy a describir la ecuación que se utiliza para calcuate los valores de resistencia necesitan para lograr una salida como la entrada de 3/4 o 1/8.

Me inspiré para escribir este instructable porque necesitaba 4,5 voltios para cargar las baterías en un circuito, y que tenía una batería de 9v recargable.  Utilicé dos resistencias de ohm de 1 k para marcar esto hasta 4.5v para mi proyecto.  Funcionó a la perfección y todavía tengo el circuito ahora.

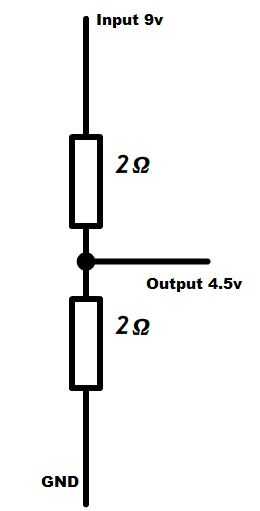

Como se puede ver en la imagen, utilicé dos resistencias de 2 ohmios, pero puede utilizar resistencias de cualquier valor para cortar el voltaje a la mitad como son iguales.

Aquí está la ecuación para calcular la tensión de salida y los valores de resistencia.

Voltaje de salida = r2
R2 + r1 x voltaje de entrada

Espero que disfrutaste un voltaje circuito de división de construcción, y preguntas y comentarios son apreciados para publicarlos por favor abajo!

-Doctordv
