Simple FC-04 Sensor sonido Demo (1 / 3 paso)

Paso 1: configuración

Artículos que necesitará;

1 una placa de Arduino

uno (1) FC-04 módulo de Sensor de sonido (o similar sensor 3 pin)

2 dos LEDs

2 dos resistencias de 150 ohmios (bandas de color = verde marrón)

1 una protoboard y jumper cables

un destornillador pequeño (o algo) para ajustar el potenciómetro

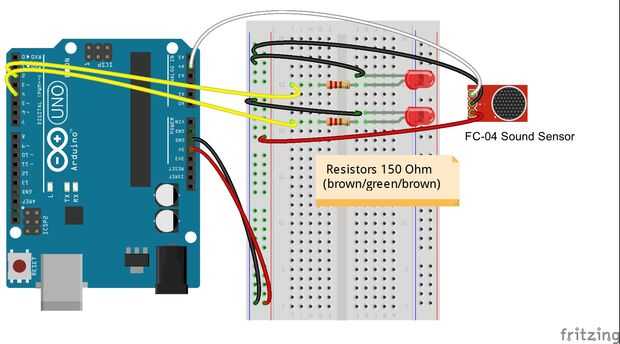

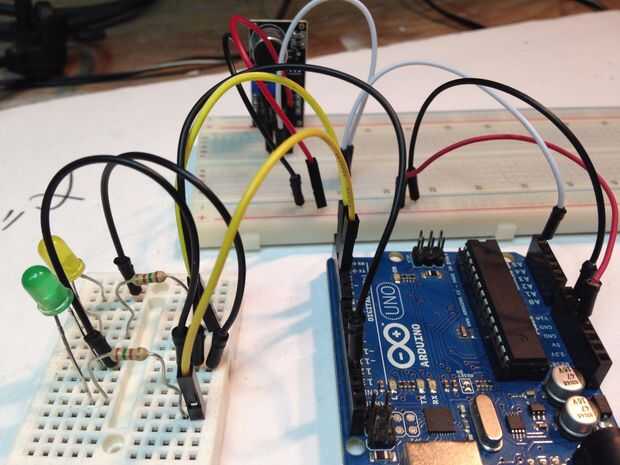

Instrucciones de instalación;

Consejo: Al colocar el sensor de sonido en la placa lo hacen de una manera que hace que sea fácil para usted conseguir el bote a bordo.

1. 5v salida de Arduino al riel positivo en protoboard

2. GND de Arduino para carril de tierra en el protoboard

3. Conecte el positivo de 5v a Vcc en el módulo de sensor

4. conectar la tierra a la tierra en el módulo del sensor

5. conectar el pin analógico #4 (A4) en Arduino a la en el módulo sensor

6. Coloque las resistencias y LEDs en la protoboard

6A. Conecte la pata positiva de un LED a una pierna de un resistor

6B. Conecte la pata positiva del otro LED a una pata de la resistencia de otros

7. conectar digital #2 para una resistencia en la pata opuesta de la LED

8. conectar el pin digital #4 a la resistencia de otros de la misma manera

9. Conecte las patas negativas de ambos LED a tierra

Y creo que lo hace por esta configuración. ¿Vamos pasemos a algo de código para esto? Y supongo que lo que viene en el siguiente paso!
