Simple hogar Weatherstation (3 / 7 paso)

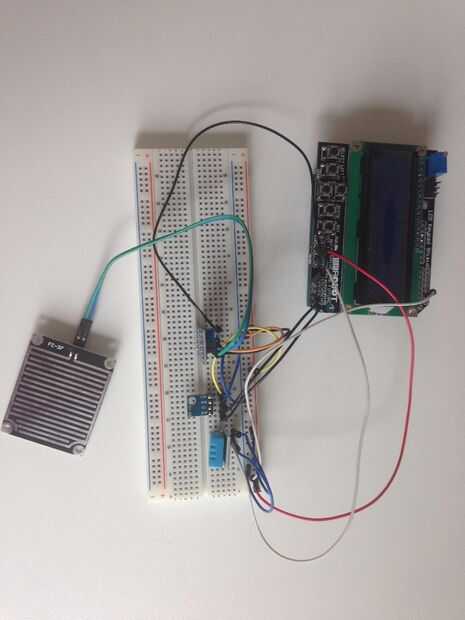

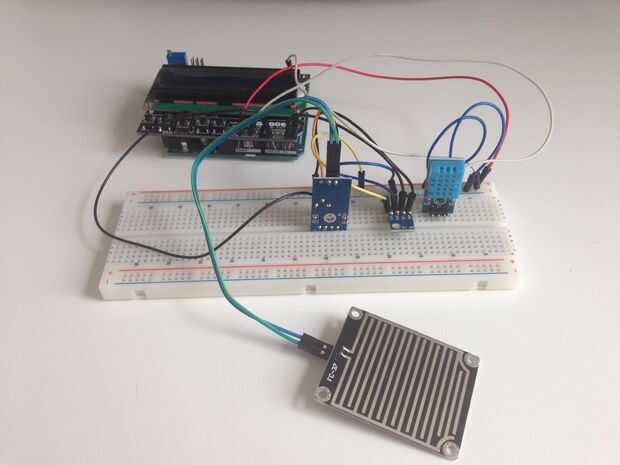

Paso 3: Construcción de la estación meteorológica

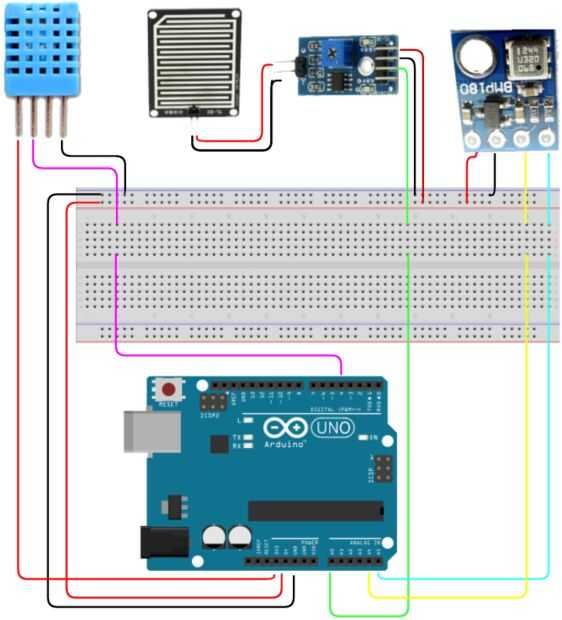

Ahora que tenemos todas las partes es tiempo de construir la estación y conectar todos los componentes. El esquema a continuación muestra cómo conectar los sensores a la placa y el Arduino. La razón de que utilizar un protoboard en lugar de conectar directamente los sensores es debido a la falta de pines de 5V y tierra en el Arduino.

Temperatura / sensor de humedad (DHT11)

  1. Pin VCC en la salida de 5V
  2. Pin GND a la tierra
  3. Pin de datos al pin digital 2

Temperatura / presión sensor (BMP180)

  1. Pin VCC en los 3,3 v salida
  2. Pin GND a la tierra
  3. Pin SDA (línea de datos serie) con el conector analógico 4
  4. Pin SCL (Serial Clock Line) al pin analógico 5

Sensor de lluvia (CG05SZ-063)

  1. Pin VCC en la salida de 5V
  2. Pin GND a la tierra
  3. Datos analógicos con el conector analógico 1
