Paso 6: Controlador de HydroMazing jardín y sistema de monitoreo
El sistema de hydroMazing creció de un deseo personal de hacer hidroponía casera fácil y accesible para todos. Utilizamos hardware de código abierto para mantener el costo y para animar a nuestra comunidad a mantener lo que es un sistema mejor. Creemos que toda persona tiene derecho a ser autosuficiente y quiere ayudar a que sea más fácil de hacerlo. Ofrecemos guías de crecimiento libres y consejos de jardinería bricolaje. Y cada sistema de hydroMazing es construido a mano con amor y un compromiso con la calidad.
DISPONIBLE en http://hydromazing.coreconduit.com/contact

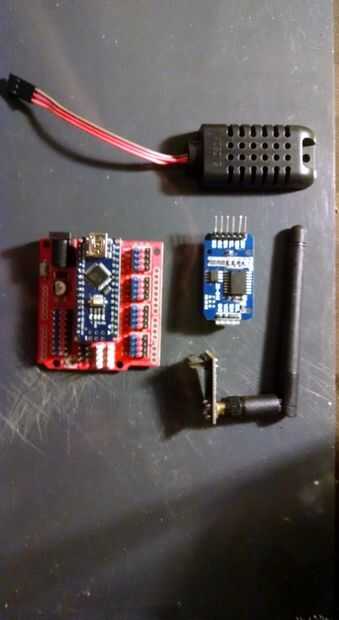

kit de unidad de sensor de hydroMazing:
- Arduino Atmega328 Nano (este proyecto se puede ampliar con más unidades.)

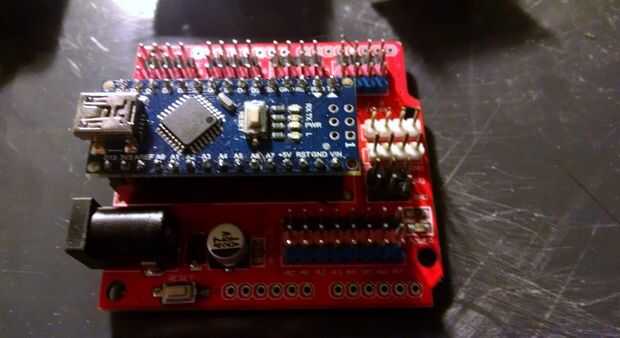

- Escudo de expansión (Nano) (soldadura de 4,7 k a pin3/Vcc para Dallas Temp.)
- DHT21/22 temperatura / sensor de humedad (soldadura 10k resistencia entre Vcc y datos)
- Módulo de célula fotoeléctrica o fotocélula soldadas a la resistencia de 10 k.
- Sensor de nivel de agua (flotador)
- Sensor de flujo de líquido de
- Sensor de temperatura Dallas (para la temperatura de la solución nutritiva) (probablemente necesita un conector)
- módulo de transceptor inalámbrico de 2.4GHz nRF24L01 con o sin Antenna SMA
- * modificado para requisitos particulares conector cable kit *
hydroMazing kit de unidad de control remoto:
- Arduino Nano (este proyecto se puede ampliar con más unidades.)
- Escudo de expansión (Nano)
- Arduino Uno R3 o clon. Pantalla LCD con botones escudo (soldadura pernos de encabezado en la parte inferior del frente)
- Módulo de reloj en tiempo real (DS3231) (cabezal macho 4 pines de soldadura)
- Módulo piezoeléctrico o piezo soldadas a resistencia
- módulo de transceptor inalámbrico de 2.4GHz nRF24L01 con o sin Antenna SMA
- * cables de conector personalizado *

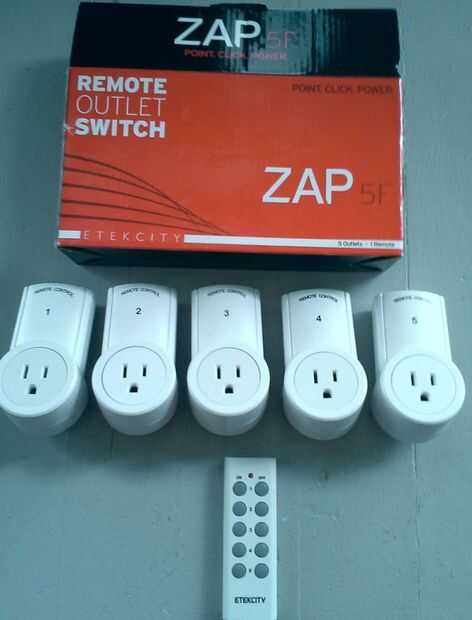

- conjunto de 3-5 pack de salidas controladas Wireless incluye remoto
- Conjunto de 433MHz RF transmisor y receptor de módulos
- 2 x PVC Conduit cajas con tapas personalizadas
- encogimiento del calor, split-tubería flexible para cables
- 2 calcomanías de vinilo x hydroMazing
* kit de cables de hydroMazing conector: 2 x 40pcs DuPont alambre cables 10cm hembra a hembra conectores 1 x 40pcs Dupont Cable 20cm hembra a hembra Conectores Cables cabeceras conector 6-pin 2-pin, 3 pines, 4 pines, ver
