Simple intermitentes para bicicleta (3 / 9 paso)

Paso 3: Crear un montaje para el interruptor

Ahora construiremos el montaje para el interruptor de la pieza de plástico. Otra vez, sólo utilicé un pedazo de plástico algo sólido que tenía puesta alrededor. Se puede utilizar metal, pero luego tienes que perforar algo entonces resma con el cuchillo xacto. Necesitamos tres agujeros en esta pieza de plástico, uno para el interruptor recorrer, uno más pequeño para el diente en el interruptor para que no gire cuando le da la vuelta y una tercera que fije el plástico al soporte para que sea una sola unidad.

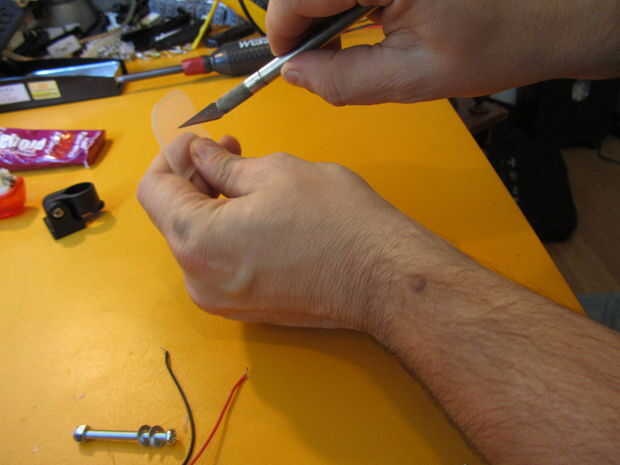

PIC 1: Escariar un agujero en el plástico lo suficientemente grande para el interruptor de ajuste a través de. Para ello tomando la navaja xacto y girando al mismo tiempo poner un poco de presión en él. Pronto el cuchillo saltará al otro lado. Continúe hasta que el agujero es lo suficientemente grande para el interruptor.

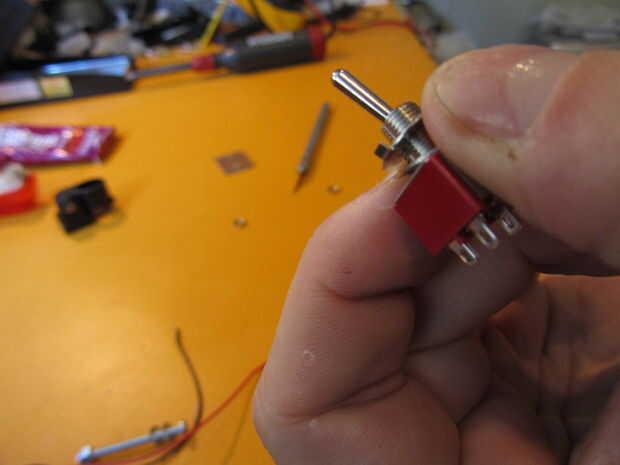

Foto 2: Observe que el conmutador viene con una pequeña cosa de tipo arandela con una clavija sobresale. Esto es para que no gire el interruptor en el agujero. Poner el interruptor a través del agujero y marca Dónde está el diente.

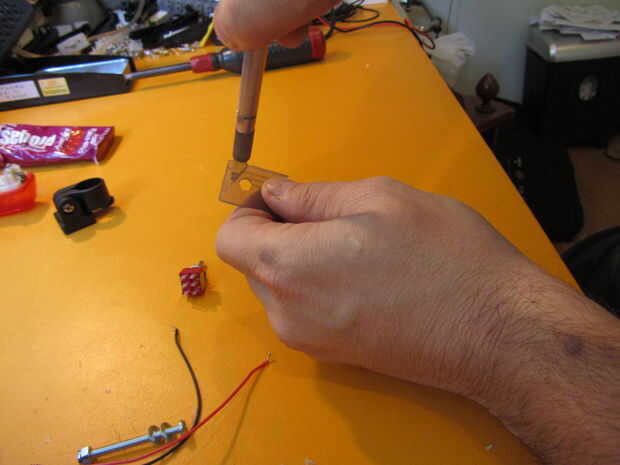

Foto 3: Luego nos a escariar otra espera más pequeño para la pata ir a través.

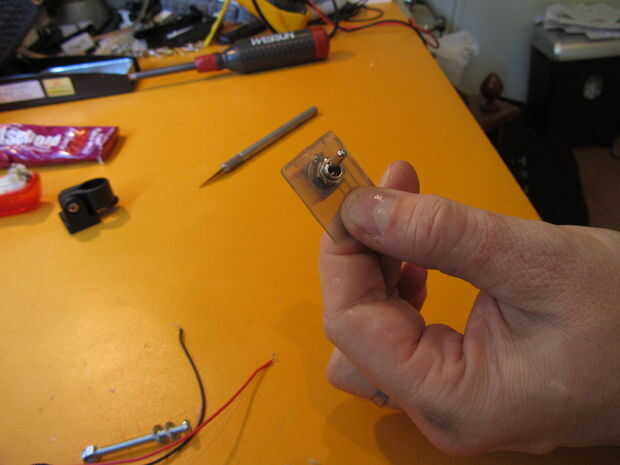

Foto 4: Montar el interruptor en el Monte y ver si es sólida.

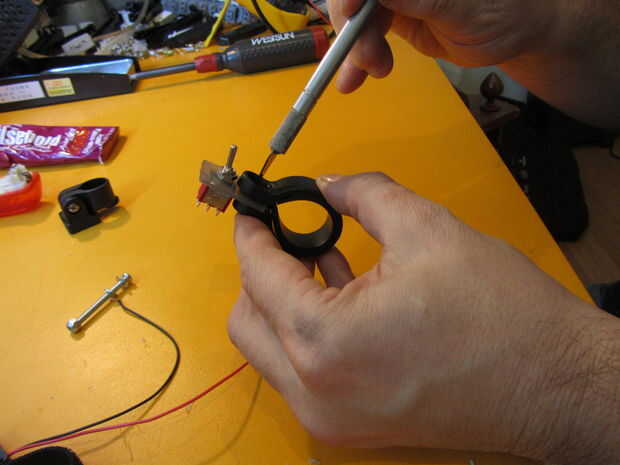

Fig 5: A continuación tenemos que ver cómo va el montaje con el soporte. En este punto, tuve que tallar un poco apagado el plástico para conseguir que encajarán bien. Una vez hecho esto, marque donde la retención debe ir en el plástico.

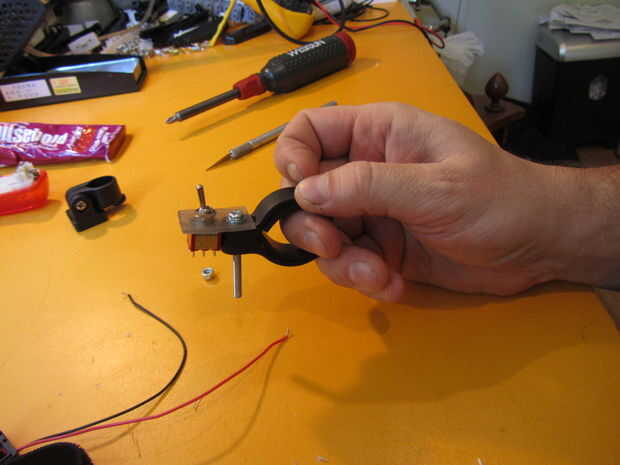

Foto 6: Escariar el agujero para el soporte y montar. Asegúrese de que si es suficientemente fuerte.
