Simple intermitentes para bicicleta (4 / 9 paso)

Paso 4: El interruptor de la soldadura

Interruptores de DPDT encendido/apagado/encendido están muy simples, a pesar de las siglas. Cuando usted mira en la parte trasera el interruptor habrá dos canales de pins, separadas por una cresta de plástico. Cada uno de estos canales acto independientemente. En este caso, usamos un canal para conectar todos los cables positivos y el otro para conectar el cable de tierra.

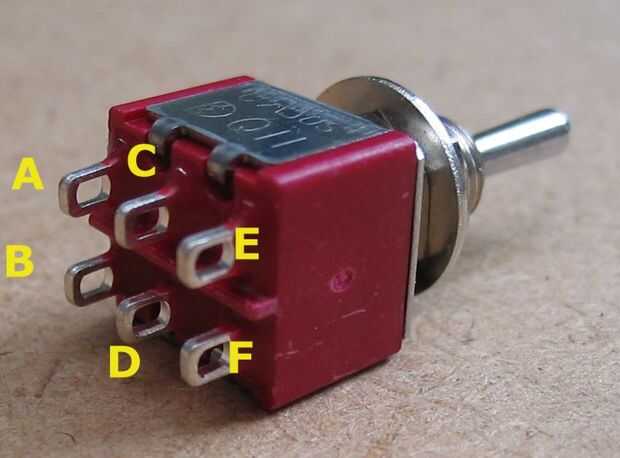

PIC 1 (de http://www.decdun.me.uk/gainclonepre.html): de nuestra batería, conectaremos C para el cable positivo (rojo) en la terminal de la batería y D al cable de tierra (negro). Cuando tapa el interruptor a la derecha (si estábamos frente a ella), los pines del C y E hacen una conexión, como los pernos D y F. Si el interruptor se voltea al revés, se conectarán las patillas C y A, como los pernos D y B. Cuando el interruptor está en el centro, no completas hacen las conexiones, por lo que ambas luces estarán apagadas.

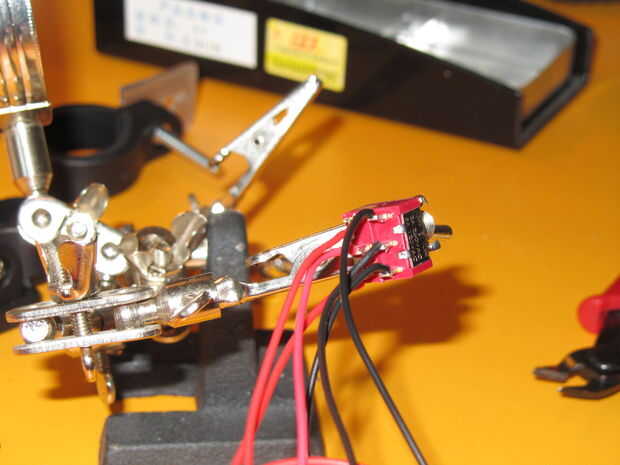

Foto 2: Soldar la batería C (+) y D (-). Luego de la soldadura de los dos cables rojos restantes a E y A y los dos cables negros restantes F y B.
