Hay algunos sistemas de automatización jardín usando Arduino son bastante detalladas. Quería desarrollar un sistema simple de tiempo de riego. Uno siempre podría desarrollar con el IC555, pero las fluctuaciones de corriente pueden perturbar el ciclo de riego y Arduino proporciona alta personalización de ciclos (además es divertido!). Traté de usar tantos artículos para el hogar como sea posible para mantenerlo simple. En términos generales el proyecto implica dos pasos:
- Hacer un riego hardware (montaje de bombas, tuberías y todo)

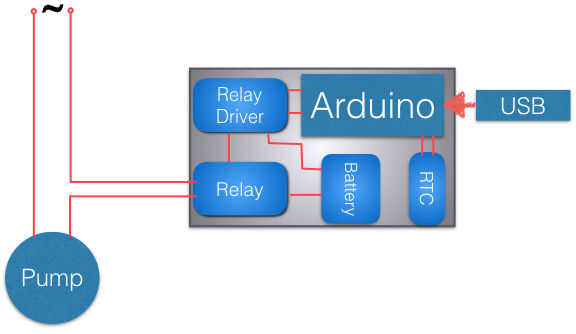

- Conducir la bomba a través de un relé controlado por un arduino con un circuito RTC DS1307.
Siguiente es la lista de cosas:
- Un Arduino. He utilizado el Mini Pro. Pero cualquier modelo estaría muy bien.

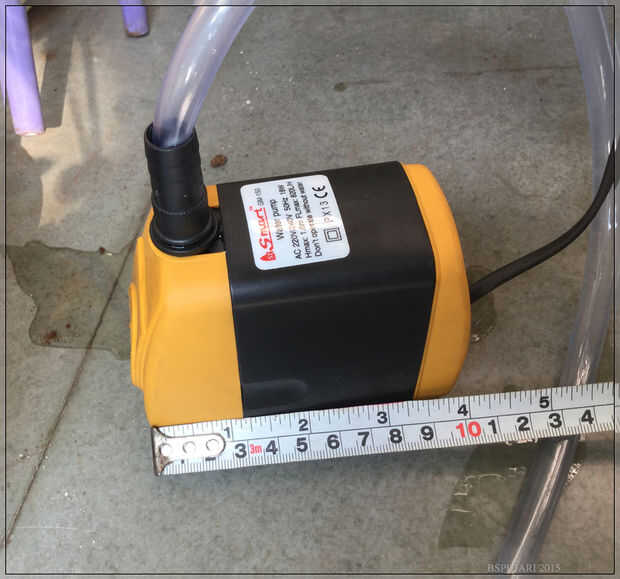

- Una bomba de agua.

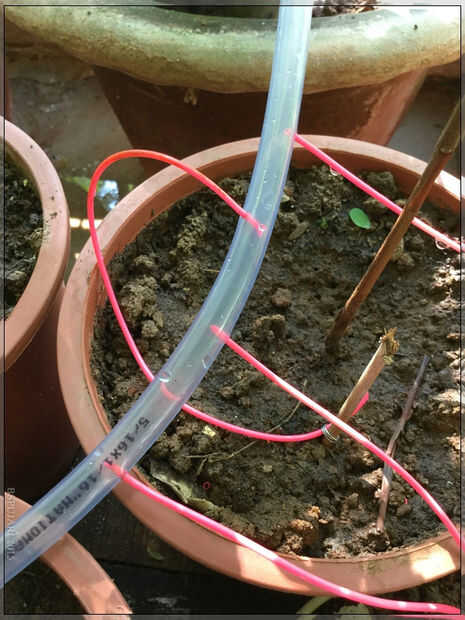

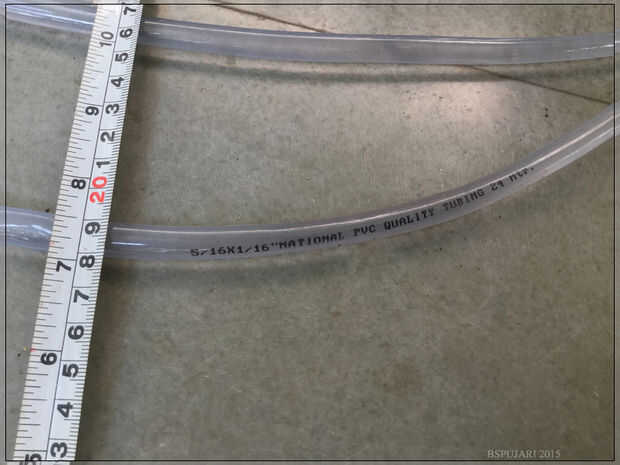

- Tubos y conductos de pequeño
- Relé de
Circuito RTC:
- DS1307
- Cristal
- Resistencias de dos 1 k ohmios
- Batería de la moneda de 3V
- Montaje del PWB, conectores, cables etc..
- (OPCIONAL) Relé de circuito de conducción:
- Transistor NPN. (Yo usé 2222. BC548 haría bien)
- resistencia de 1 k ohm
Montaje del PWB, conectores, cables etc..

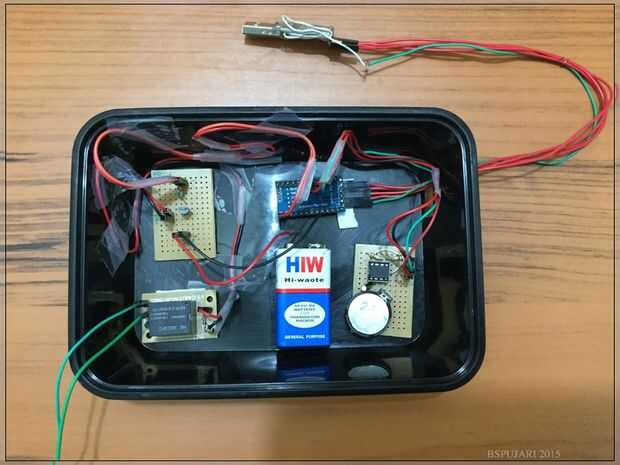

- Contenedor para incluir la Asamblea
Vamos a empezar con el hardware de la Asamblea.
