Paso 1: Componentes y herramientas
Los siguientes componentes:
1. Arduino Uno o Atmega 328px1 ($24)
Esto se utilizará para controlar el cubo
2. Arduino o cualquier otro programador
para programar el atmega 328p
3. 64 LED + algunos extra si quemado ($2,5)
Usted puede conseguir en ebay a precio competitivo y alta calidad
Utilice cualquier color o colores de su elección
Si no está usando arduino, entonces tendrá los siguientes componentes para crear la tuya:
4. 28pin DIP IC zócalo x1
5. terminales de DC Jack o primavera x1
para entrada de alimentación. He usado ambos.
6. Presione ON/OFF botón x1
7. voltaje 7805 regulador x1
8. botón x1
para función de rearme
9. condensador electrolítico de 10uF x2
10. de condensadores cerámicos de 22pF x2
11. 10 k ohmios y 100 ohm resistencia x1
12. 16 MHz cristal x1
13. un LED para indicar el poder.
Herramientas:
1. cable Stripper/Cuttor
2. un solo cable trenzado o cualquier otro cable para usar en pcb.
3. soldadura de hierro y alambre.

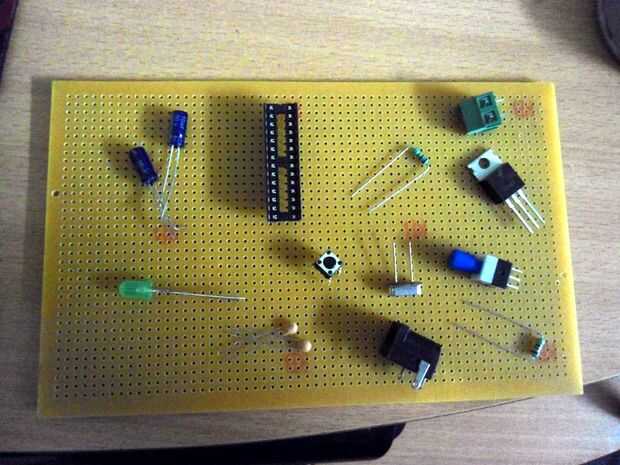

4. Perfboard o estándar había perforado PCB.
5. 5V fuente de alimentación
Puede usar la batería de 9V o 4 pilas AA o alimentación del USB (5V)
