Simple LED cubo de 4 x con Arduino / 328p (6 / 8 paso)

Paso 6: Prueba del cubo

Ahora que ya sabe cómo programar el cubo, es tiempo para probarlo ahora:

Hacer correctamente las siguientes conexiones:

Columnas

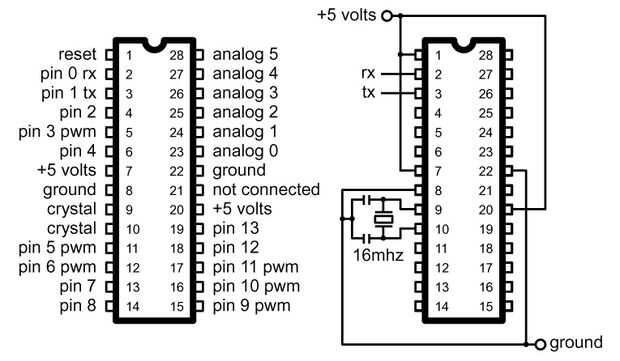

Pin Pin [(x,y)-Ard - IC] / / considerar x como una línea horizontal en eje de x y y como una línea horizontal en el eje y

(1,1) - 13-19 / / 1 º en x eje, 1 en eje y, la esquina, conecta este ánodo al pin 13 de arduino o

pin 19 del zócalo del IC

(1,2) -12 -18 / / 1 º en x eje, 2 º en el eje y, conecte al pin 12 de arduino o 18 de zócalo del IC

(1.3) -11 -17 / / conectarse a arduino pin 11 o IC 17

(1,4) -10 -16 / / conectarse a arduino pin 10 o IC 16

(2,1) -9 -15 / / conectarse a arduino pin 9 o IC 15

(2,2) -8 -14 / / conectarse a arduino pin 8 o IC 14

(2,3) -7 -13 / / conectarse a arduino pin 7 o IC 13

(2,4) -6 -12 / / conectarse a arduino pin 6 o IC 12

(3.1) -5 -11 / / conectarse a arduino pin 5 o IC 11

(3-2) -6-4 / conectar al arduino pin 4 o IC 6

(3-3)-3 -5 / / conectarse a arduino pin 3 o IC 5

(3,4) -2 -4 / conectar al arduino pin 2 o IC 4

(4,1) -1 -3 / / conectarse a arduino pin 1 o IC 3

(4,2) - 0 -2 / conectar al arduino pin 0 o IC 2

(4,3) - A5 - 28 / / conectarse a arduino A5 o IC patillas 28

(4.4) - A4 -27 / / conectarse a arduino A4 o IC patillas 27

Capas

[capa-Ard Pin-Pin IC]

a - A0 -23 / / conectarse a arduino A0 o IC patillas 23

b-A1 -24 / / conectarse a arduino A1 o IC patillas 24

c - A2 -25 / / conectarse a arduino A2 o IC patillas 25

d - A3 -26 / / conectarse a arduino A3 o IC patillas 26

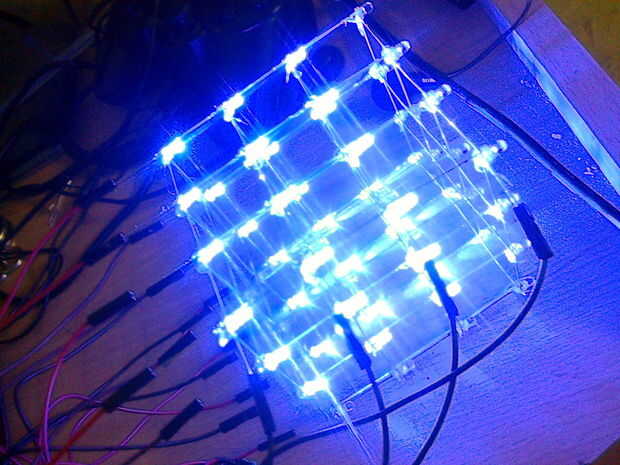

Cargar el programa y compruebe si cada led está trabajando.
