Simple LED cubo de 4 x con Arduino / 328p (7 / 8 paso)

Paso 7: Unión de cubo a circuito

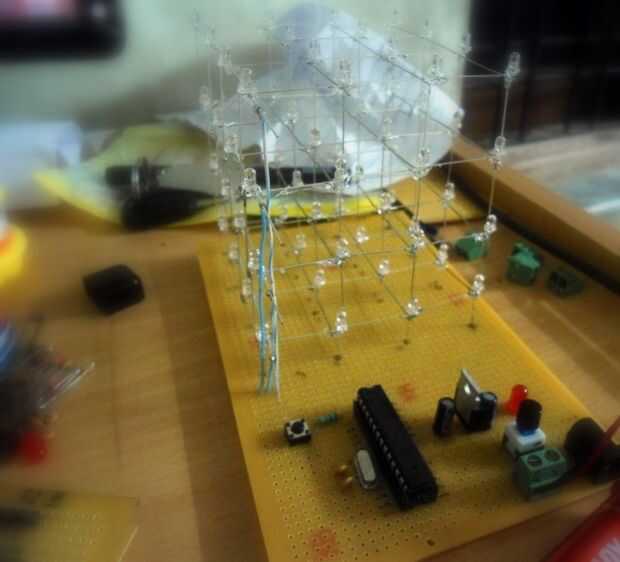

Ahora, después de probar el funcionamiento del cubo,

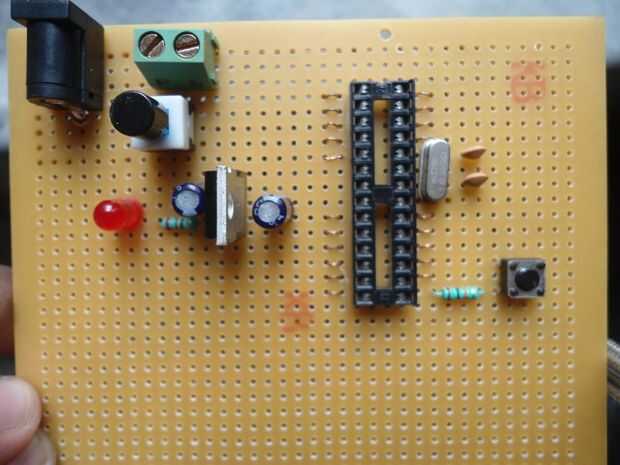

Poner el cubo en el perfboard y lo de la soldadura.

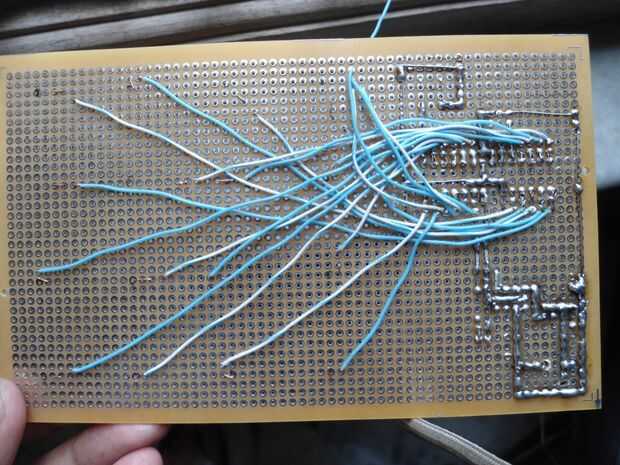

La soldadura de las conexiones como abajo:

  • Conectar Pin 19 de IC toma al ánodo del LED (1,1) (Ver imagen)
  • PIN 18 LED (1,2)
  • PIN 17 LED (1,3)
  • Pin 16 LED (1, 4)
  • PIN 15 LED (2,1)
  • PIN 14 LED (2,2)
  • PIN 13 LED (2,3)
  • Pin 12 LED (2,4)
  • PIN 11 LED (3,1)
  • PIN 6 a LED (3,2)
  • Pin 5 LED (3,3)
  • Pin 4 LED (3,4)
  • PIN 3 LED (4,1)
  • Pin 2 a LED (4.2)
  • PIN 28 LED (4,3)
  • PIN 27 LED (4,4)
  • PIN 23 al cátodo de la 1ra capa, puede elegir 1ra capa inferior como la superior, su elección.
  • PIN 24 capa 2 o capa b
  • Pin 25 a c layer3 o capa
  • PIN 26 a capa 4 o capa d
