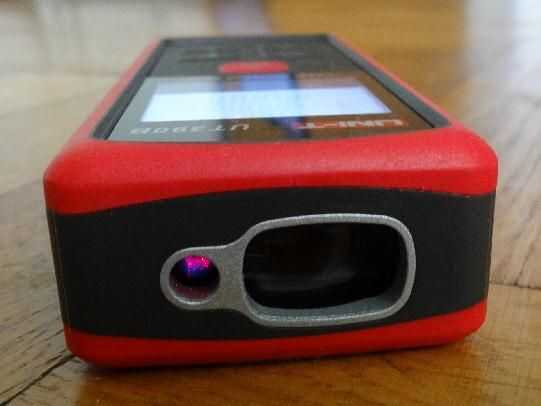

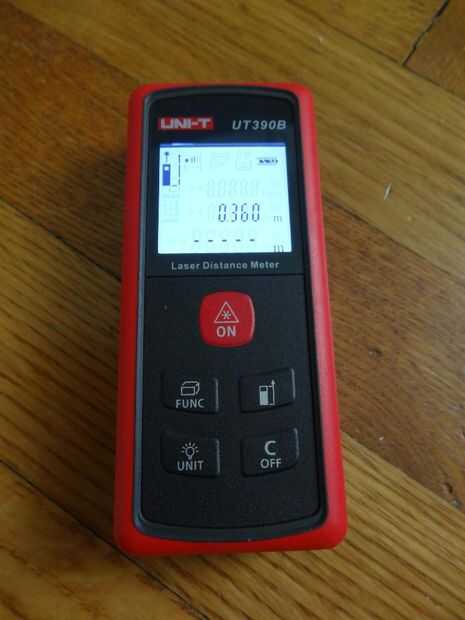

Paso 1: El telémetro de láser de UT390b y sus salidas
En la web puede encontrar algunos artículos interesantes sobre la UT390b y la lectura serial de los datos.
https://github.com/erniejunior/UT390B_Arduino_Library
http://blog.qartis.com/Arduino-laser-Distance-mete...
http://blog.qartis.com/laser-Distance-Meter-Update-serial-Commands-Timing-Measurements/
Hay incluso una biblioteca de UT390b especial para el arduino.

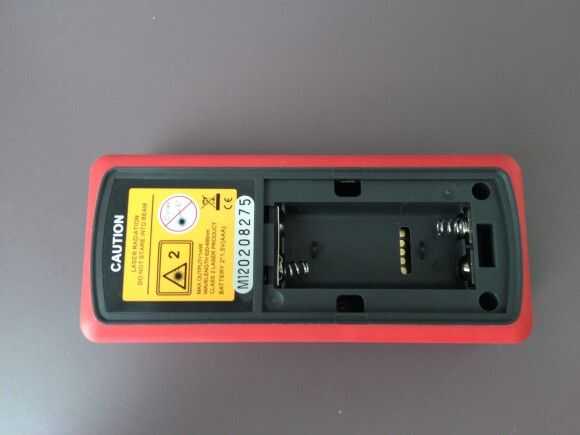

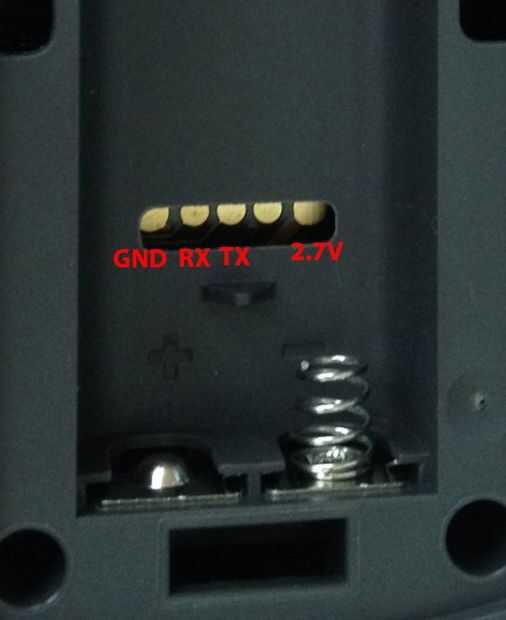

Debe 3 pernos (GND, RX y TX), colocados debajo de las pilas en la parte posterior de la unidad. Abrir el telémetro (instrucción: http://blog.qartis.com/arduino-laser-distance-meter/) y soldar 3 cables en las salidas.
Atención:

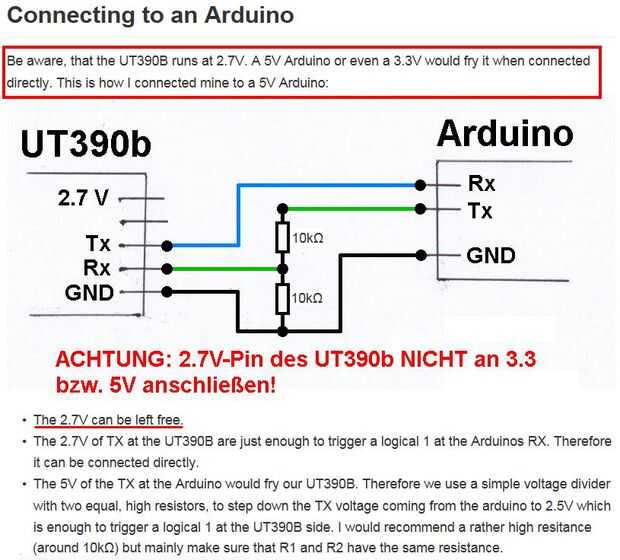

* Las señales Tx desde el arduino tienen un nivel de 5V. Esto es demasiado alta para la UT390b y puede destruir los componentes electrónicos. Por lo tanto necesita un devider voltaje con dos resistencias de 10kOhm. Los 2.7V-salida no necesita estar conectado.

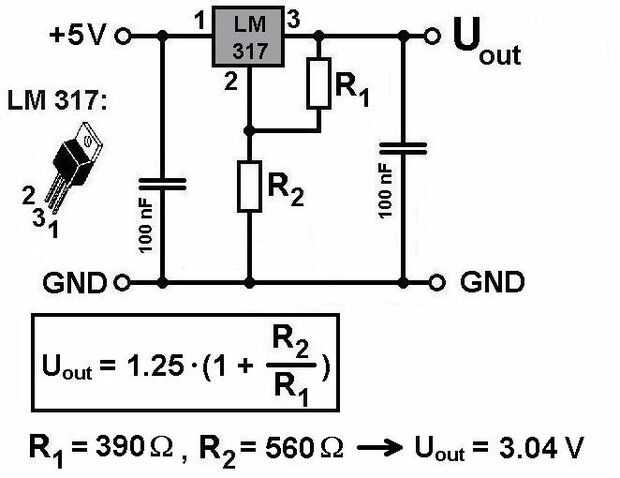

* Otro problema es, que la UT390b a veces apagará automáticamente durante la medición o se detiene debido a un mensaje de error (ej. 190). Para poder continuar la medición sin problemas debe reemplazar las baterías con una fuente externa y un interruptor para el reinicio! Usar un LM317 como regulador de voltaje.
Si el UT390b muestra un error en la pantalla sólo tendrás que cambiar y volver siguió presionando el botón de encendido. Si el UT390 se apaga automáticamente te basta que empujar el botón de encendido.
