La parte principal es un bloque de madera (cerezo, desde una cuna vieja), 2,75" x2.75"x1"en dimensiones. Solía mi taladro perfore un orificio de 1.5"(A) en el centro para el de 1.5" de diámetro externo de enfoque tubo de aluminio. Luego perforé un segundo agujero, 3/8" de diámetro, a través de todo el camino de un lado al otro (B), para que el orificio A orificio B conoce y traslape 1/16". Este segundo agujero es para la barra de enfoque.

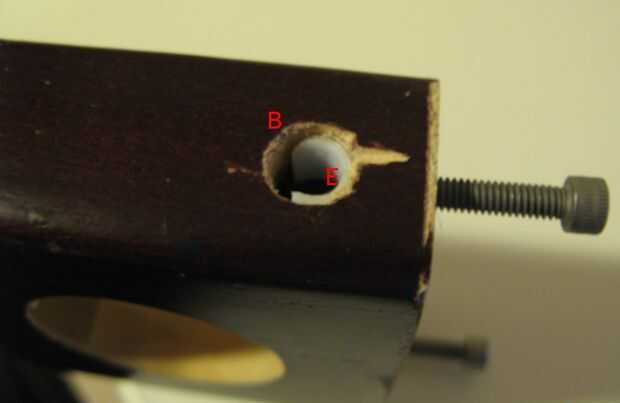

Perforar dos agujeros de más de un lado para encontrarse con el orificio B (C y D) para los tornillos de ajuste que presione en la barra de enfoque a través de filtros PTFE y aprovechado para ajustar los tornillos de ajuste simplemente forzando un tornillo en la madera. Estas almohadillas PTFE (E) son pequeñas tiras de 1/16" PTFE, doblado en una forma de C, con la parte posterior de la C frente a los tornillos de ajuste.

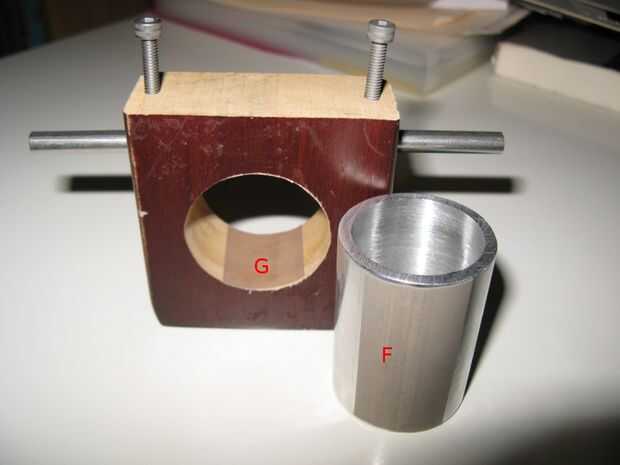

He comprado un 8 "x 1" x 0.0045 "tira de cinta autoadhesiva de PTFE (F) en ebay de mousetape.com por unos $3 enviado. Pegué una tira a lo largo de un lado del tubo de enfoque.
Luego había ampliada 1.5" agujero en el centro ligeramente. Mi método de hacer esto es utilizar un mandril lijadora de tambor en mi taladro con un algo de gran tamaño el tambor de lijar (que se pega hacia fuera en ambos lados más allá de la pieza de trabajo), con la pieza sobre otra pieza de madera con un agujero en él, que estaba en la mesa del taladro. Como resultado, podría mantener la pieza de trabajo alineada en ángulo recto con el tambor de lijar que mientras se mueve alrededor con el fin de agrandar el agujero. Agranda el agujero hasta aproximadamente 1,56" de diámetro. Luego terminé la madera cruda expuesta con Titebond II diluido con agua y arena. Me pegué otra tira de cinta de PTFE (G) dentro del agujero del mecanismo de enfoque, opuesto donde irá la barra de enfoque. Luego ponerlo todo junto, y funcionó muy bien.

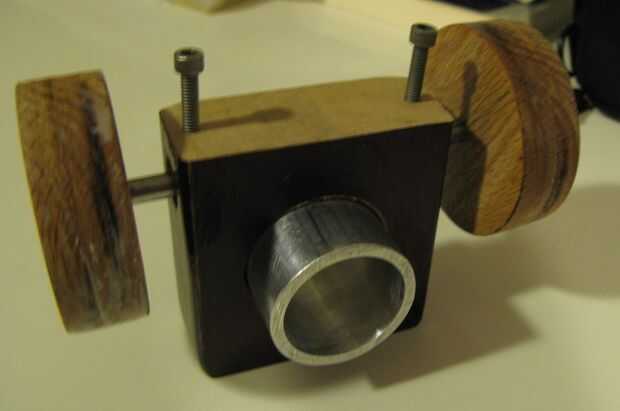

Finalmente, he añadido las perillas. Tuve algunos círculos roble de utilizando un serrucho en alguna pieza de roble hace algún tiempo, y después les lijado (por poner un tornillo y girar con un taladro contra un bloque de lijado), prensa-instalado les en la barra de enfoque. Si empieza a deslizarse, perfore un agujero a través de la barra y la perilla y me pusieron un tornillo.

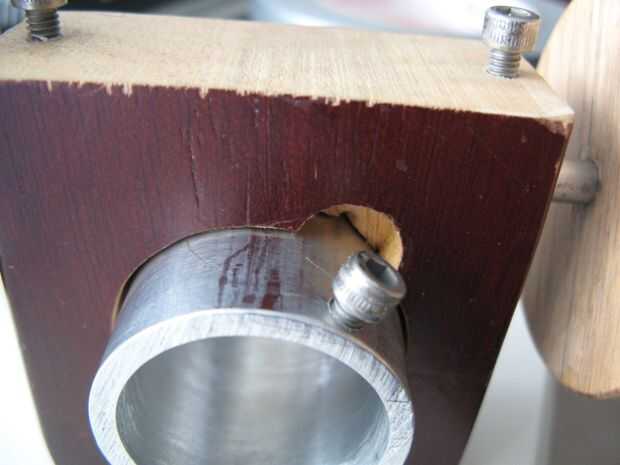

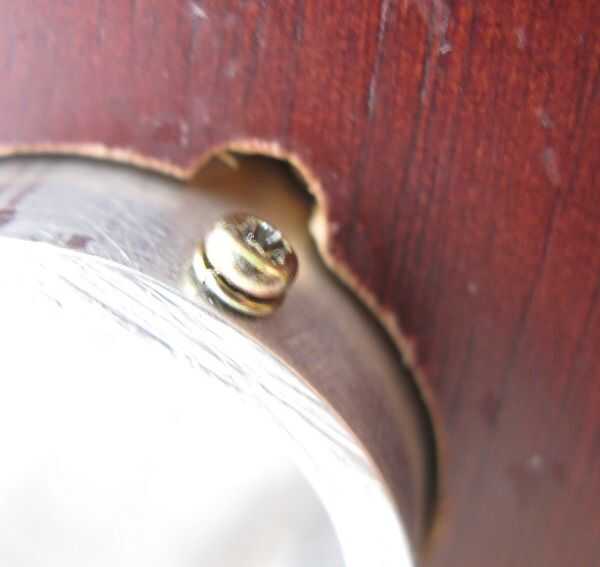

Y he añadido un tornillo en un extremo del tubo de enfoque como una parada, y he añadido un tornillo para sujetar el ocular. Porque el tubo de enfoque es sólo de 2" de largo, para no comprometer la duración del movimiento, hemos perforado pequeñas depresiones en el bloque principal de los tornillos.
Tuve un poco de problemas con el hilo de la madera para uno de los tornillos de ajuste que despojado. Tratar el agujero con pegamento CA ayudó, sin embargo.

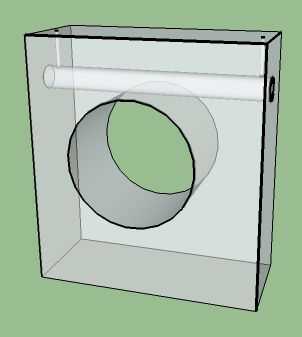

El diagrama transparente no está a escala.
