Simple madera y bambú bicicleta Trailer (4 / 5 paso)

Paso 4: enganche

Nota: todavía estamos trabajando en la mejor manera de diseñar el enganche, para que no raspe la moto y permite un rango completo de movimiento. Pueden usar las siguientes obras de enganche, pero la madera en el extremo del enganche. Se basa en el enganche en remolque de bicicleta de PVC. Es más elegante y probablemente funciona mejor, pero teníamos disponibles los mosquetones.

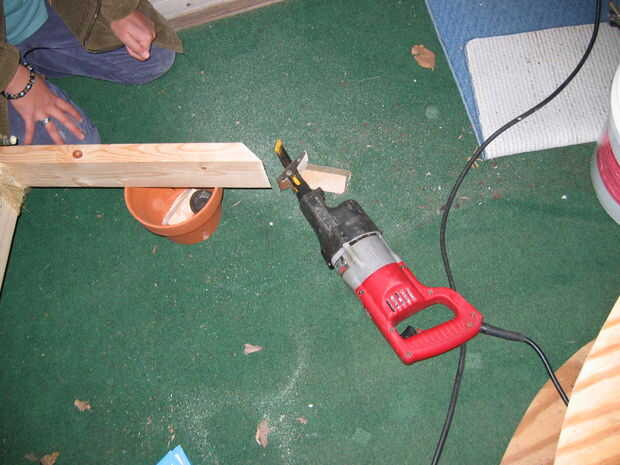

Corte el extremo del bastidor acoplado a un ángulo de 45 grados, como se muestra.

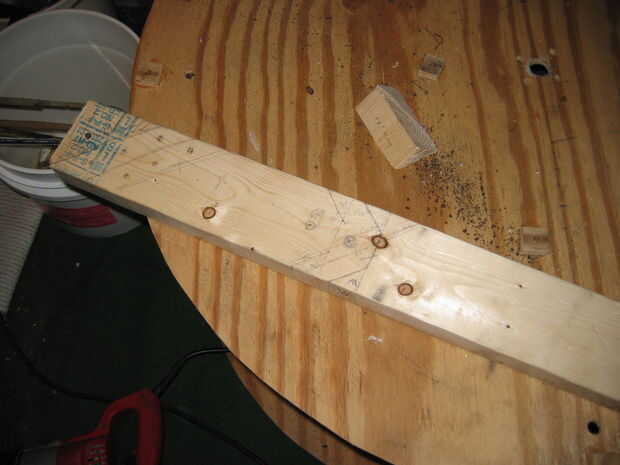

Tome el bloque de 11" y corte un ángulo de 45 grados en un extremo, como se muestra.

Medida, desde el lado con el ángulo de 45 grados, a lo largo de la línea central, 10 y 9/16 pulgadas. Esto será en el centro del remolque y será si usaste s de 1.5" de espesor 2"x 4"y 12" struts.

Perfore un agujero en este punto, el mismo diámetro que la espiga de la armella.

Cortar las dos esquinas del bloque en el extremo con el perno de anilla. Esto le permitirá girar un poco más.

Colocar el bloque en el marco, para que coincida con los ángulos. Coloque 2 "x 4" x6.5 "bloquear por debajo y marque los bordes para cortar en un ángulo de 45 grados. Esto ayuda a tener una segunda persona para este paso.

Corte el bloque de 6.5", alinee para coincidir con los ángulos y atorníllelo al marco.

Coloque el bloque modificado de 11" en la parte superior el marco y el bloque de apoyo de 6.5" y tornillo a ellos.

Añadir la armella, boca abajo. Esto evita que el remolque golpeando en radios de la bicicleta.

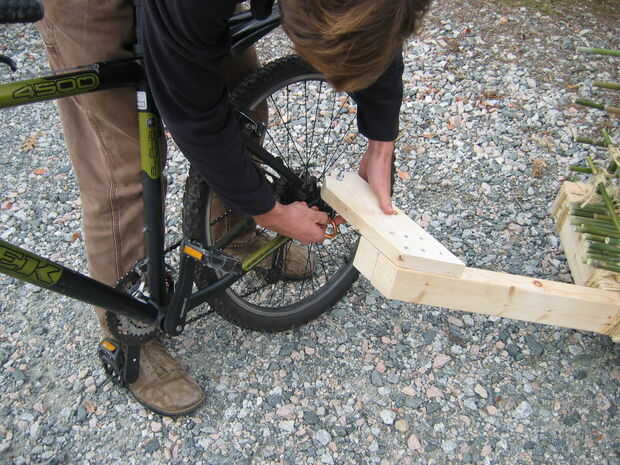

Usar dos mosquetones o ganchos de acero para fijar el perno de anilla a los soportes traseros en la bicicleta.
