Simple mecanismo de Theo Jansen en base a pie Deskbeest (1 / 5 paso)

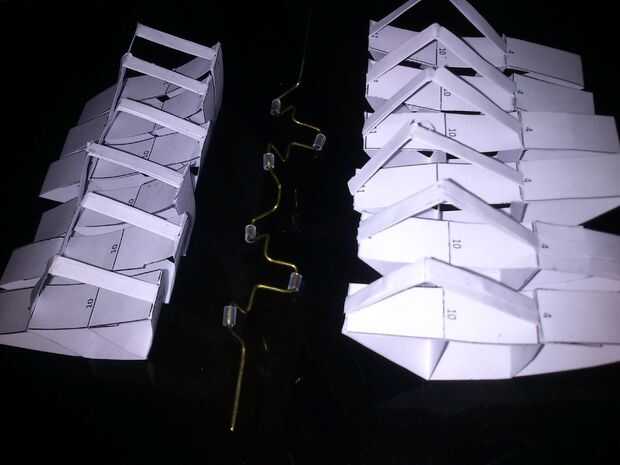

Paso 1: hacer el árbol de levas con los cubos robustos

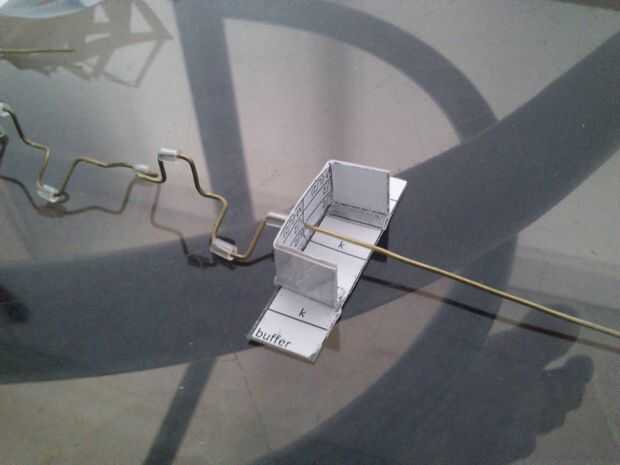

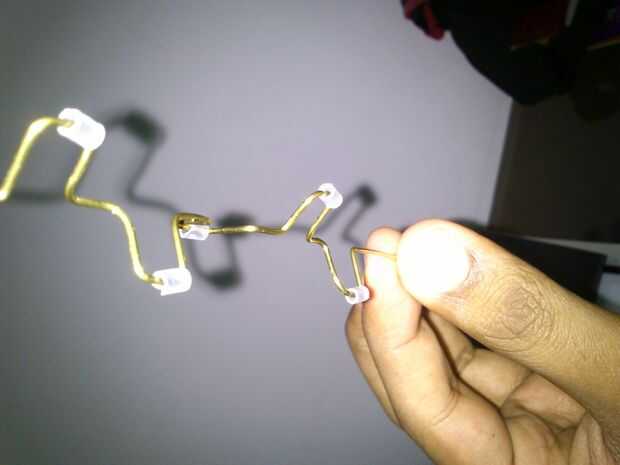

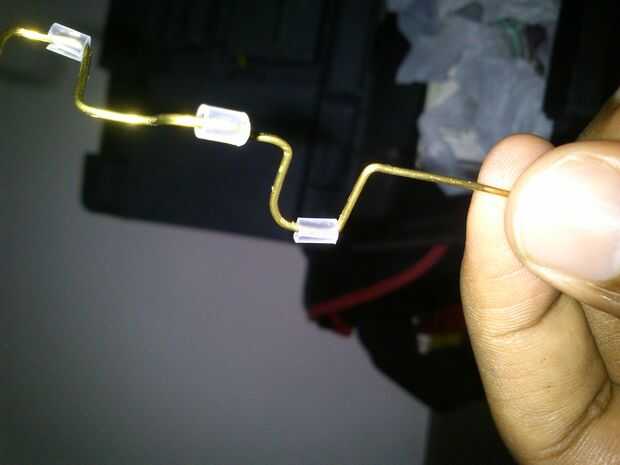

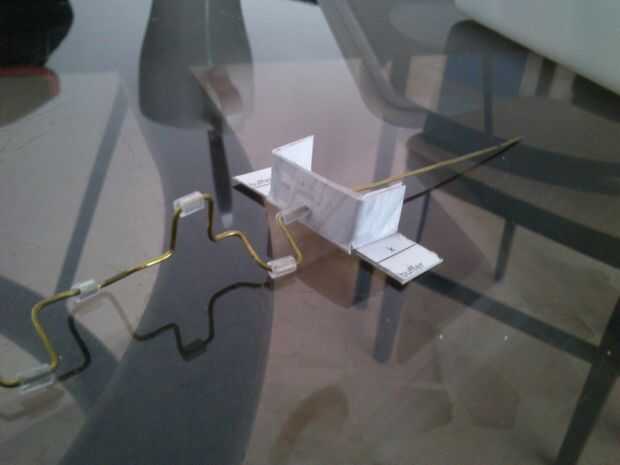

2) use una pinza de nariz para hacer el árbol de levas con cada elemento siendo sólo ancho suficiente para acomodar la anchura de las patas con los centros de recarga. Corte el rellenador plástico vacío de la pluma para hacer los cubos. cortar longitudinalmente a través de un lado de las piezas de la operacón para hacer una ranura a través del cual usted puede insertar ONT la leva ya creada. al principio de la raja a lo largo, puede añadir un corte en V para que sea más fácil empujar sin mucha fuerza. Use la hoja supersharp tipo quirúrgico para cortar a través. El radio de la leva debe ser la distancia desde el punto de inserción de la cam en el marco (como se explica en un paso posterior) hasta el borde de la sección del marco que dice "m".

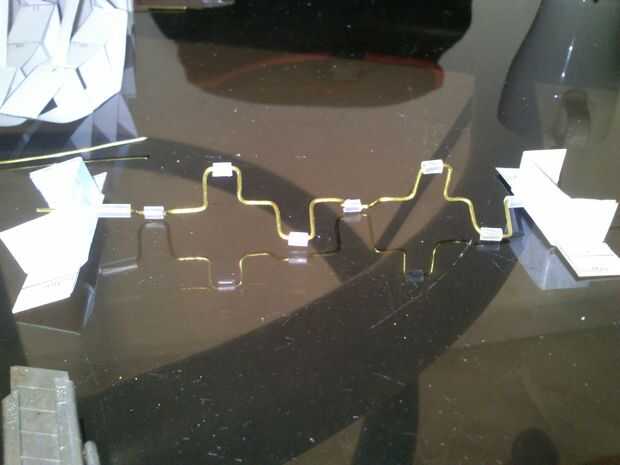

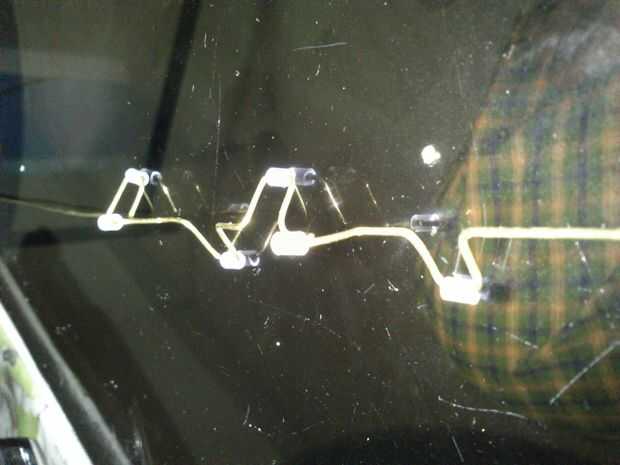

El CAM cuenta con 6 secciones, cada una sucesiva en el desplazamiento de 120 grados a la siguiente. Por lo tanto tienen tres pares alineados de secciones. Esto permite para tener al menos dos pares de patas de apoyo y mover el mecanismo sincronizado todo el tiempo, convirtiéndola en estables.

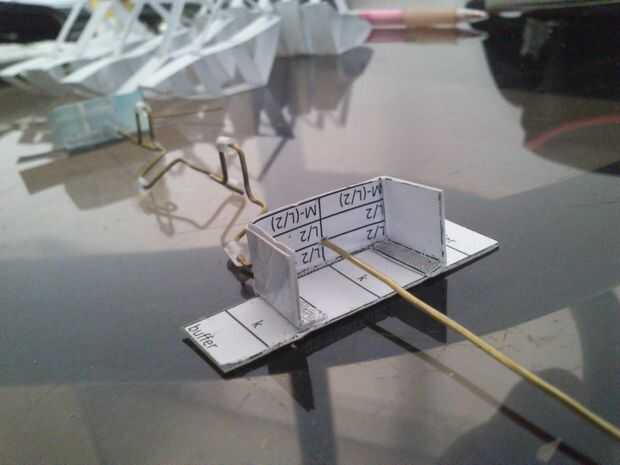

Nota: Las secciones etiquetadas L/2 deberían haber sido L realidad. Su un error tipográfico. No hay ningún error en el propio plan. Sólo un etiquetado mistake.thanks.
