Simple miniatura Joule Thief (1 / 6 paso)

Paso 1: Lista de piezas

Herramientas:

Cautín + estaño

Cortadores de alambre

encendedor (quita esmalte de alambre)

+ hoja de afeitar o un cuchillo de la manía (eliminación de esmalte demasiado)

Partes:

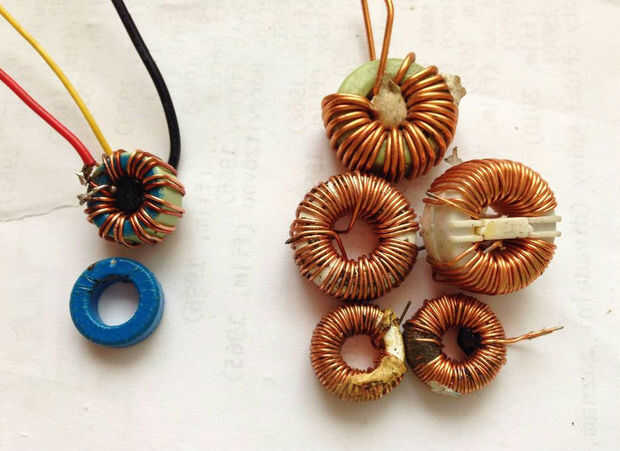

toroide de ferrita (quebrado de CFL, Motherboard, Tarjeta madre...)

Transistor 2N3904

alambre del imán (he usado 0, 5mm)

cable de cobre aislado (la longitud de 10 cm es suficiente)

Pequeña resistencia de 25W 0, 240Ω

LED (he utilizado 10 mm rojo, opcional)

Si no tienes 2N3904, puede usar 2N2222 o cualquier NPN comun. Para la resistencia de base 240Ω sustitutos posibles son cualquier valor entre 200Ω-1000Ω

Va a utilizar molypermalloy base del polvo

Dimensiones:

Diámetro exterior: 12.5mm

Diámetro interior: 7.5mm

Altura: 5mm
