Paso 6: Cableado - los motores

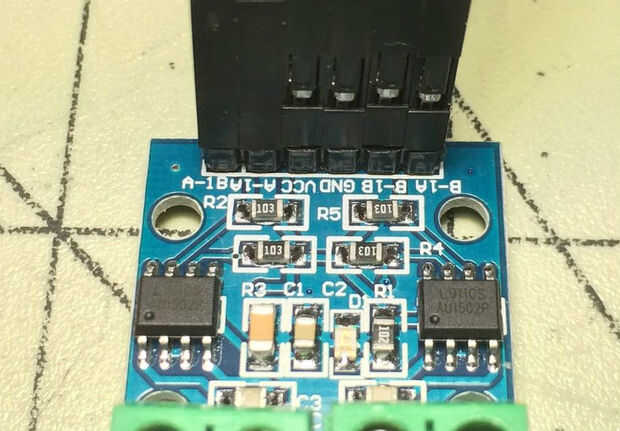

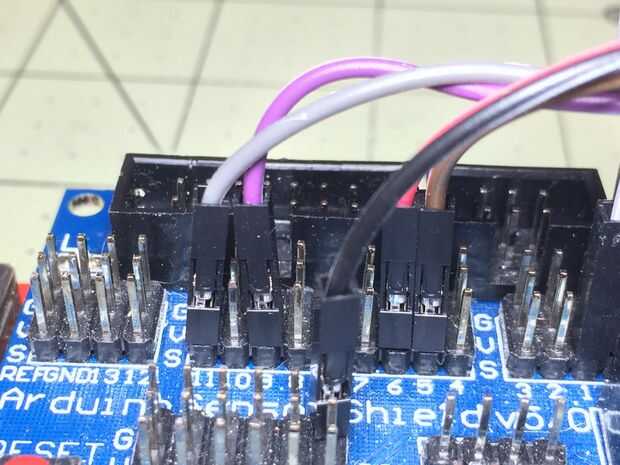

- A-1A del perno en el conductor del motor al pin 5 en el protector del sensor
- A-1B del perno en el conductor del motor al pin 6 en el protector del sensor
- B-1A del perno en el conductor del motor al pin 9 en el protector del sensor
- Pin de B-1B en el conductor del motor al pin 11 en el protector del sensor

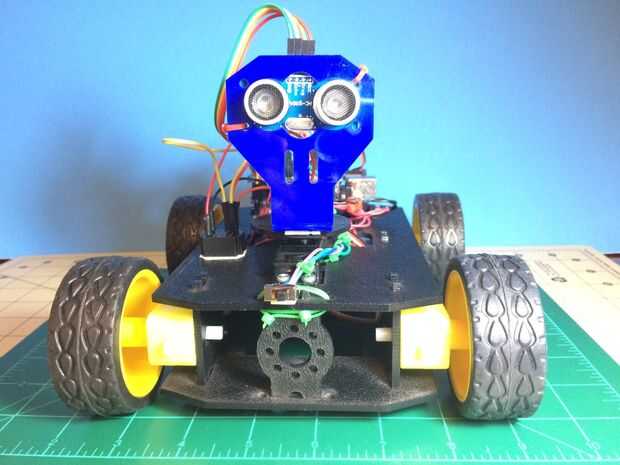

Ahora con el frente de robots mirando hacia fuera, tomar los cables en el lado izquierdo y -

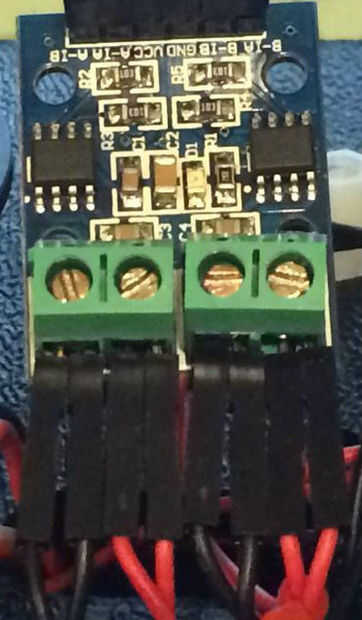

- Conecte los dos cables negros de la izquierda para el primer borne de tornillo de salida para el Motor A
- Conecte los dos cables rojos de la izquierda para la segunda terminal de tornillo de salida para el Motor A
Tome los cables del lado derecho y -
- Conecte los dos cables negros de la izquierda para el primer borne de tornillo de salida de Motor B
- Conecte los dos cables rojos de la izquierda para la segunda terminal de tornillo de salida de Motor B
El Servo:
Ahora Conecte el cable de servo para línea 4 del perno en el protector del sensor. El cable blanco o naranja siempre es el cable de señal.
