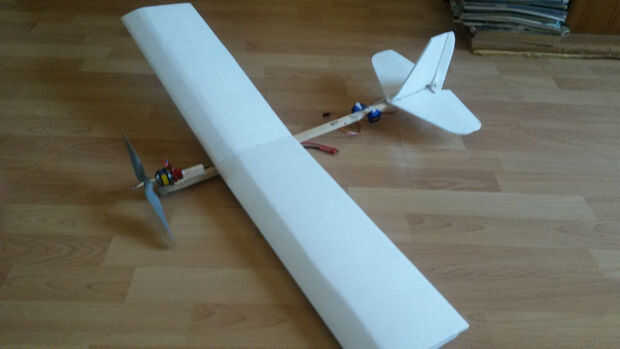

Este es un simple avión RC diseñado alrededor una clavija de 1/2 x 1/2 '' para el fuselaje. La ventaja de tal diseño es la facilidad de modificación-la electrónica y cualquiera desea sensores pueden colocarse casi en cualquier lugar a lo largo del fuselaje. El avión es propulsado por un motor sin escobillas girar una hélice de 10''. Toda la electrónica está alimentada por una batería LiPo de 3 celdas.

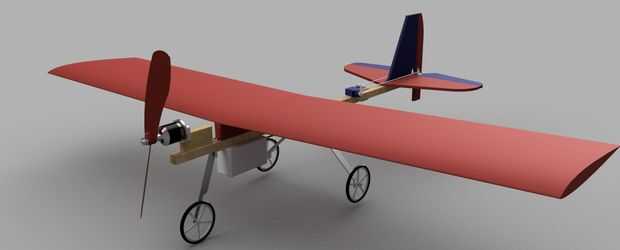

Se adjunta modelo de CAD (formato f3d).
Materiales:
- 1/2 x 1/2 '' espiga de madera (álamo/pino)
- 2 hojas blancas 20'' x 30'' tablero de la espuma de Addams (Dollar Tree) para el ala y estabilizadores
- Piano u otro alambre rígido (< 1/16 '' diámetro) para las barras de control
- Bloque de madera 1/2 '' x 3'' x 1'' (mina corto de un pino)
- 1/8 x 1/2 '' acción de aluminio para tren de aterrizaje
- Ruedas apropiadas para el ambiente (yo usé 2.5'' diámetro ruedas de espuma)
Herramientas de hardware:
- 2 1'' 1/4 x 20 los pernos y las tuercas para el montaje del tren de aterrizaje
- Montaje para motor sin escobillas (X o bloque de tornillos de montaje)
- Collar de hélice
- Pegamento caliente
- Cuernos de control / acoplamiento stoppers (ver paso 4 para una alternativa DIY, construido a partir de un palito)
Electrónica:
- Cualquier motor sin cepillo motor 370 y 480 tamaño alrededor de 800-1400 kv a volar este avión con la hélice apropiada
- 10 x 7'' prop
- 30A ESC
- Spektrum 6ch parkfly receptor
- 3S LiPO 1000-2200mah batería (cuidadoso)
- 2 x 9g Servos
