Simple PC oscilliscope (1 / 3 paso)

Paso 1: Entrada de sonda.

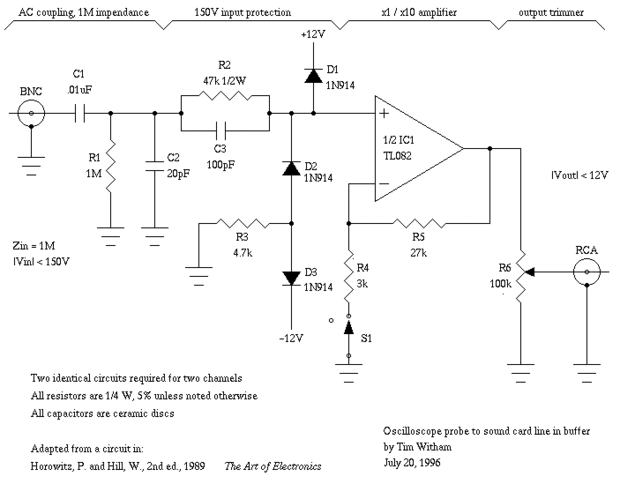

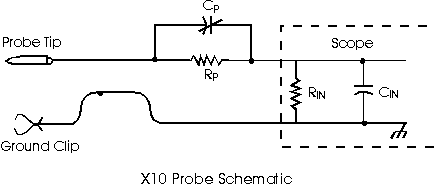

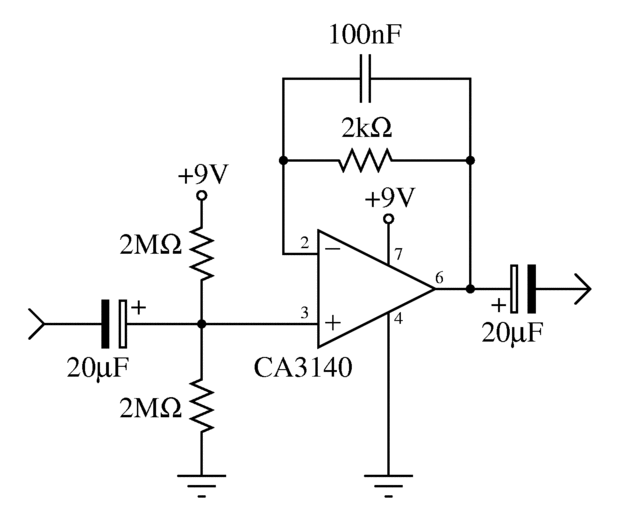

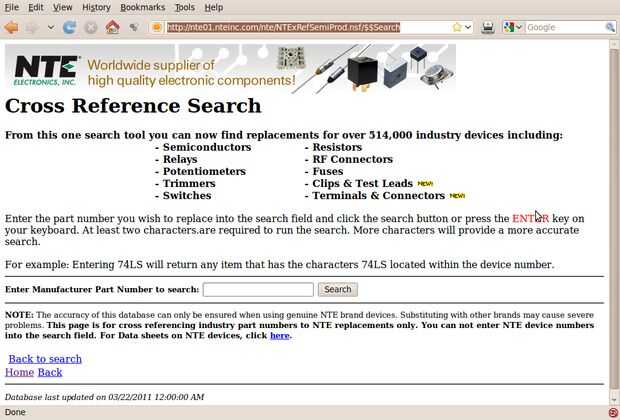

Desea construir esta entrada sonda desde el primer diagrama. http://nte01.nteinc.com/NTE/NTExRefSemiProd.NSF/$ $Search es un buen lugar para ir a números de parte equivalentes.  También se incluyen otras sondas que no son como el sistema de seguro.

http://xoscope.sourceforge.net/hardware/hardware.html

Cita de linuxquestions
[cita]
Había avanzado un poco...

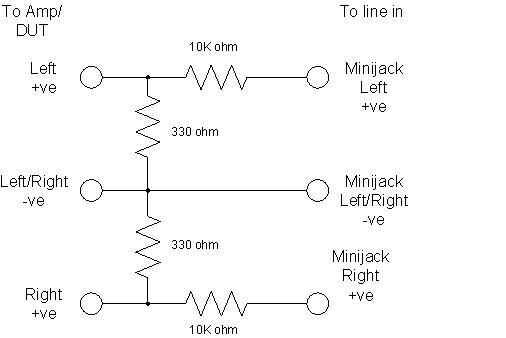

Empecé primero con el uso de la línea en jack. Hice una sonda con una resistencia de meg 1 en línea. La punta de la clavija estérea es el canal izquierdo o canal 1 en pantalla Xoscope. Así que el anillo es el canal derecho o canal 2 en la pantalla. Había utilizado un canal para comenzar con. Usé el tamiz como tierra. Me encontré con que el jack de línea parece trabajo mucho mejor "más limpia" que la entrada de mic.
Con xoscope funcionando, gatillo, abrir Kmix y selecciona el botón rojo debajo de "línea" y fui y selecciona el botón verde arriba "IGAIN" y ajustar la ganancia de medio camino y comenzó a trabajar. Esto fue después de mucho dicking perilla y jugueteaban sin una pista.
Me pareció que purga encima del otro canal, pero creo que sólo el ajuste de la escala utiliza 1/5 y la forma de ruido disminuido hacia abajo. Creo que familure con su funcionamiento hará más fácil de usar.
¿Creo que es posible hacer un oscilador 555 temporizador tal vez con algunos diodos de recorte para crear una referencia de voltaje?
[/quote]
