Paso 3: Conducir las puertas del mosfet
Hacerlo correctamente un técnico dirá que utilice el controlador de puerta de IC y cierta lógica para el control de la frecuencia.
Aunque se trata de una manera muy segura para proteger sus mosfets, la electrónica adicional hacen que sea más complicada que la necesaria.

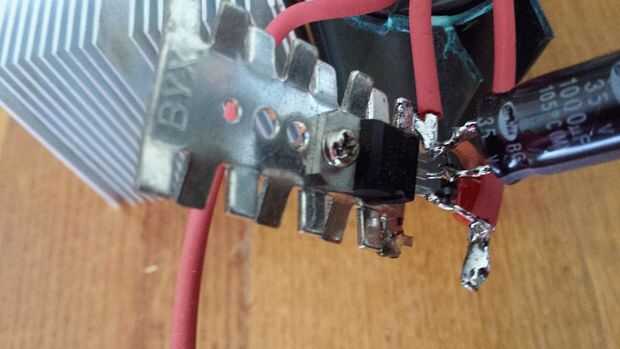

Puedes ver los utilicé un regulador de 12V simple con tapa de electrolypte 1000µF, la tapa está solamente para el filtrado y el diodo de protección inversa general - no obligatorio excepto la tapa grande.
El uso de diodos Zener de 12V en lugar de un regulador puede parecer más fácil pero en mis experimentos tenía muchas fallas con ellos y consecuentemente mataron los mosfets.
Con el regulador de 12V capaz de suministrar 1A resuelto este problema para siempre.

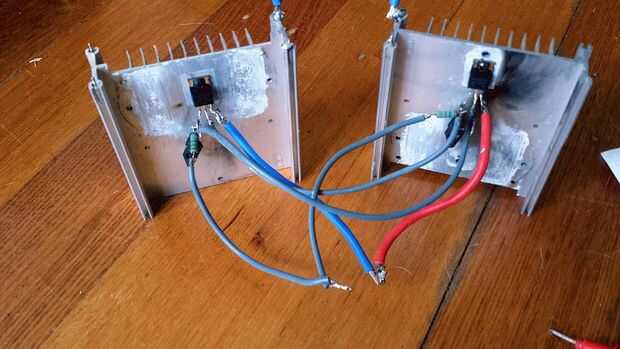

Los mosfets están montados sobre disipadores de calor de gran tamaño, puede usar los más pequeños, éstos tenía a la mano y era demasiado perezoso para buscar los más pequeños.
Aunque un poco difícil de ver en la foto, las resistencias y diodos de conmutación rápidos se sueldan directamente a los pines de los mosfets.
Los gruesos hilos azul y rojo son las conexiones de la fuente de lo mosfet a la salida negativa de la fuente de alimentación - deben ser bastante gruesos como un montón de servicio funciona a través de ellos!
¡ Actualización! :
Me gustaría señalar que usando una gorra de buen tamaño en esta etapa es vital para asegurarse de que las puertas de los mosfets son conducidas adecuadamente!
Esto es especialmente cierto si sus tapas en la etapa del rectificador no son suficientes para entregar la potencia que usted necesita!
1000µF es la más baja debe usar aquí, ir a por los 2200 o 4700µF si es posible.
Actualización 21/06/2014:
En algunos esquemas de la Oziallator Royer o circuitos similares que utiliza como un conductor del flyback se verá el uso de resistencias de 10kOhm paralelo a los diodos Zener.
Que se suponen para ayudar a alcanzar tiempos más rápidos de la conmutación.
He probado diferentes valores entre 7.5 y 20kOhm y Desaconsejamos su uso.
El circuito de falla a menudo oscilen correctamente dando por resultado MOSFET quemado Si no actúas rápido.
Esto es más dominante cuando se utiliza MOSFET de alta potencia, con IRF540 o IRF840 MOSFET del circuito oscilaciones fina pero no pude ver ningún beneficio en absoluto con las resistencias añadidas.
Como también usar un transformador de soldadura para la alimentación ahora me di cuenta con el poder añadido que los tapones en el lado DC del rectificador necesitan ser bastante grande - tanto en valor como en tamaño.
Si su fuente se rompe durante los tiempos cuando la fuente de CA está en el rango de cero a la corriente, sus tapas necesitan ser capaces de proporcionar la energía para los mosfets cambiar correctamente.
Una buena señal de falla es que la frecuencia de resonancia varía y que uno o ambos mosfets calientan demasiado.
Si sólo se trabaja con una fuente de 12V que se pueden utilizar estos casquillos utilizados por el equipo de audio de su coche.
No les gusta el uso de baterías pero un ggod tamaño un paralelo a la fuente de alimentación debe eliminar todos los problemas hasta que tenga una alimentación adecuada.
Con cerca de 400 a 600W actualmente del lado de entrada estamos buscando en la gama 2-5kW dentro de nuestro circuito tanque.
