Paso 4: Completar el circuito en perfboard

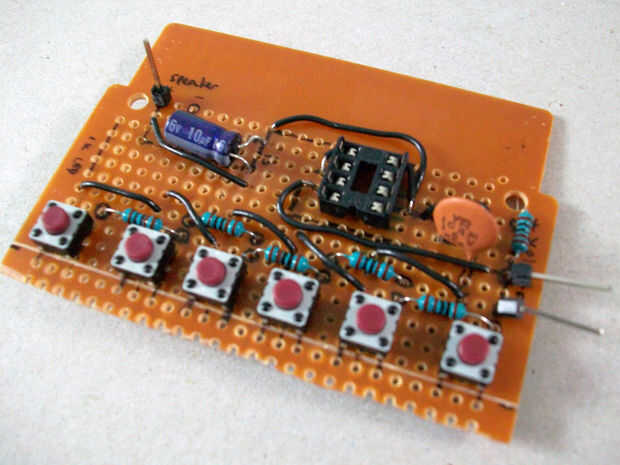

Pines 2 y 6 necesitan conectarse entre sí y luego conecte al negativo de los botones. 0, 1uF capacitor cerámico también se coloca al lado de los dos puentes. El otro cable del condensador es doblado hacia abajo y utiliza para conectar a otro cable que está conectado a tierra.
Paso 2
El pin 1 va a tierra. Pin 4 y 8 va a 9v (positivo).
Paso 3
Conecte el conductor positivo de electrolit condensador al Pin 3, entonces la punta de negativo a positivo encabezado por altavoz. Estoy usando encabezado masculino (ampliado) para el positivo y negativo del altavoz. En caso que quiero sustituir el altavoz con conector Jack hembra estéreo si quiero utilizar mis auriculares. (Te voy a mostrar "cómo" más adelante)
Paso 4
Estoy usando encabezado masculino (extendido) también para potensio, así que será fácil de modificar con otro valor. La primera ventaja de potensio va a la última resistencia y segundo último botón. Y el otro cable de potensio va al Pin 7.
