Paso 5: Añadir el LED y el cable de alimentación
Paso 1
Plomo de soldadura de la resistencia a la terminal positiva y el otro extremo a la positiva del led (uno más). Luego tomar el otro cable y soldadura en el suelo.
Paso 2

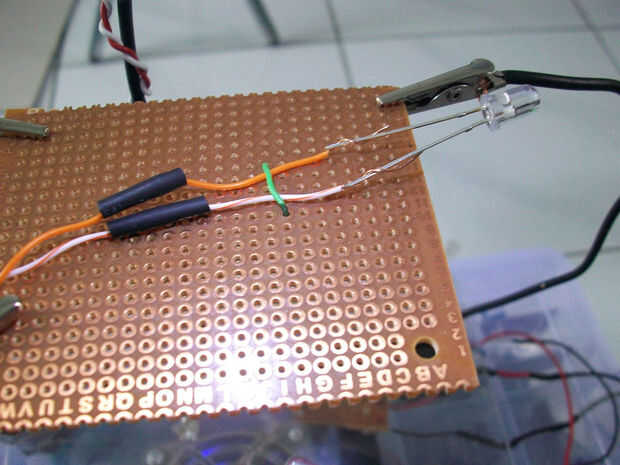

Soldadura ánodo y el cátodo del LED con el cable de puente y la tubería del encogimiento es esencial para evitar un cortocircuito.
Tuerza el alambre de puente, para que sean rígidos.
Paso 3
Coloque el LED con el circuito que hemos construido antes. El positivo del LED se conecte al resistor de 1K, mientras que conecte el cable negativo a la tierra.
El led debe encender cuando se acciona el dispositivo y la otra función es conducida serán detenerte olvidar apagar el instrumento.
CABLE DE #FOR
Paso 3

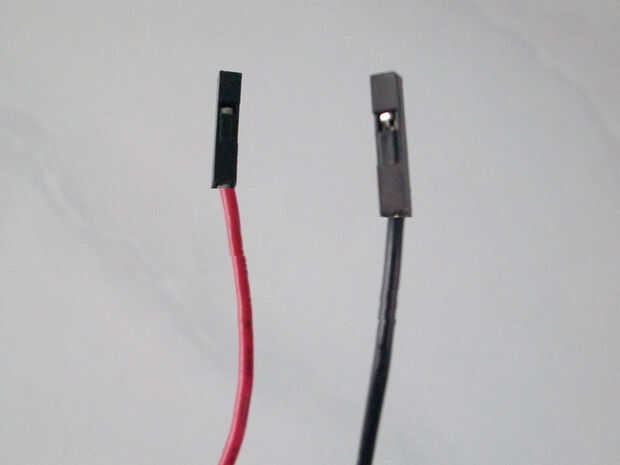

Construir dos blackhousing femeninos encabezado 1 x 1 (positiva y negativa)

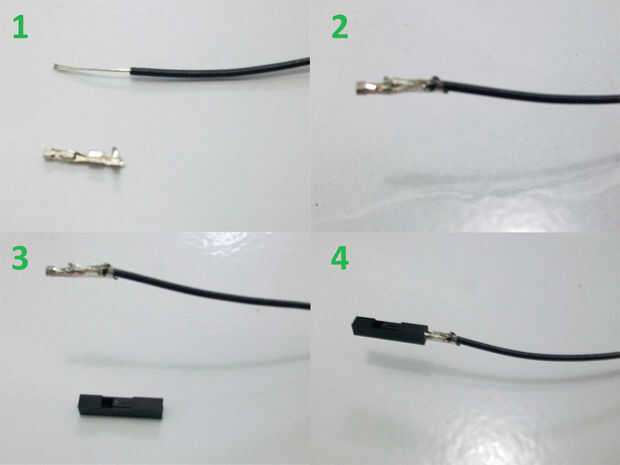

1. Pele el extremo del alambre, de 0,5 cm
2. Ponga el cable en la ranura del clip blackhousing y dóblela alrededor de la rayas.
3 y 4 Coloque el clip en el encabezado de blackhousing.
Paso 4
Soldar el cable a cada sección positiva y negativa en el perfboard con el circuito que hemos construido antes.
Soldadura componentes cuidadosamente para asegurarse de que no queden shorts, también asegurar que todas las conexiones se hacen en todos los puntos.
