Paso 5: Cableado de los tableros de Jack

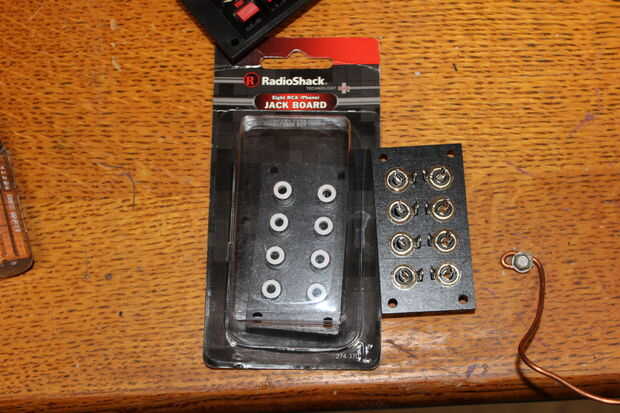

Los consejos de jack que elegí fueron de Radio shack y 8 tarjetas de entrada, 2 filas de 4 tomas. Esto tiene que ser montado en la caja de un proyecto, sellado con silicona y un poco protegida de la intemperie. Si todos los gatos están llenos el tema del agua es un poco menos. Todavía venden producted llamado corrosión X - en el sitio Holidaycoro, la ayuda a prevenir la corrosión sin la molestia de la conectividad de la conexión. Sólo rocíe en los extremos y enchufarlo. He comprado el spray pero no lo utilizó como montara mi placas boca abajo en mi guía que mantiene el agua fuera igual de bien.
Para alambre de un tablero de jack, tienes que saber cómo funciona la Junta. Señal o corriente se envía a través de dos conexiones separadas por plástico para cada gato. Una de estas necesidades para fuente de alimentación de la parte roja de tus conexiones y uno deben hacerse para suministrar energía a la parte negra de la fuente de alimentación de computadora. Por suerte usted no alambre hacia atrás. Rutaa elctronico, basta con mirar para ver de qué lado del cable fue al centro y que rojo o podría hacerlo en negro. toma un trozo de cinta aislante y envuelva el otro extremo del cable que entrará en tus gatos de empuje en la fuente de alimentación de computadora para marcar el lado negro. Su elección aquí.

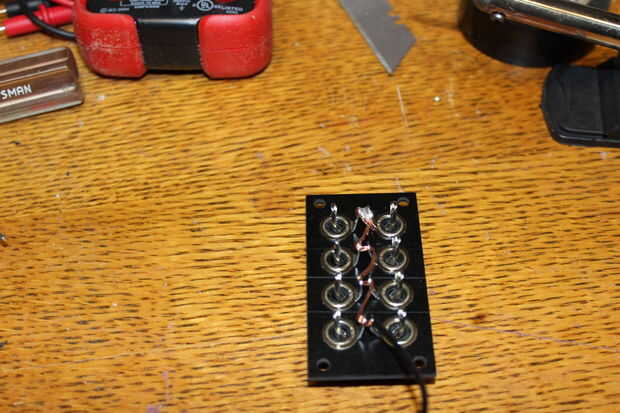

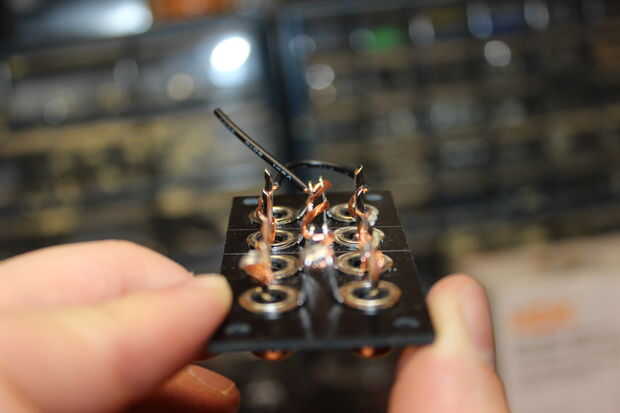

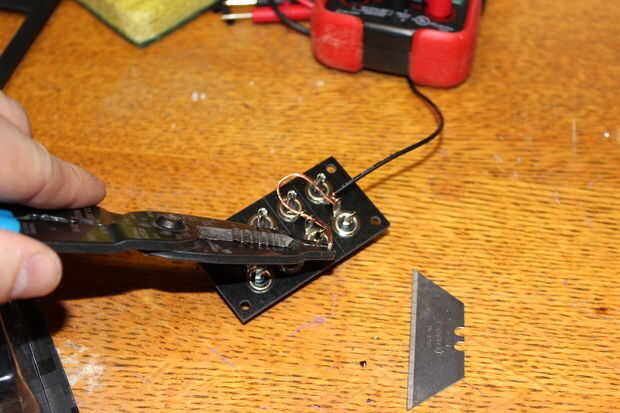

Mira muy de cerca el tablero de jack. Las piezas exteriores que soldar entre sí ir al centro de la toma, el interior dos filas son la parte externa del jack. Cable las piezas exteriores que conectan con el interior parte de la toma de color rojo.
Si haces una forma de alambre su LED el mismo y no funciona, sólo tiene que cambiar los cables a la fuente de la computadora así cambiar la polaridad y todos los LEDs ahora funciona, entonces cambiar la cinta en los extremos del cable para mostrar cuál es cuál. Realmente no puede meterse. Qué puede desordenar es cableado los LEDs diferentes. Entonces funcionará la mitad y mitad no. Llegaremos a eso más adelante.

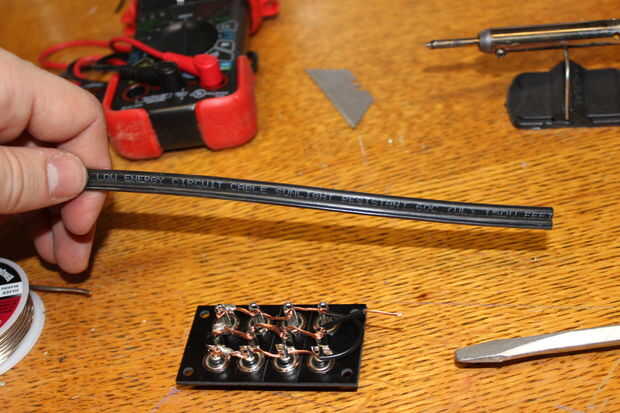

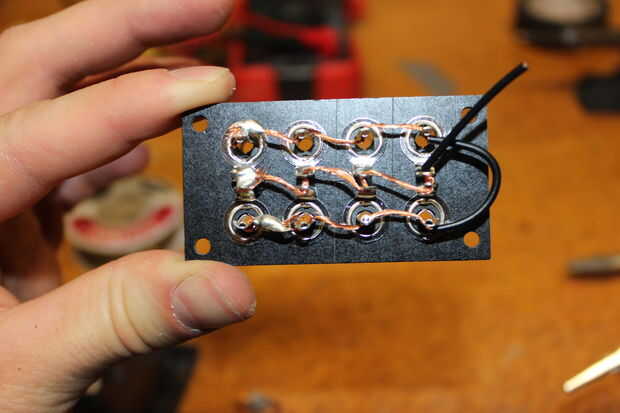

OK el cableado actual. Necesita un cable de corredor para ir a todas las conexiones exteriores en ambos lados y otro cable para ir entre todos el interior conexiones en ambos lados. Estos todos juntos fuera separado del interior y soldadura en lugar de alambre. Me pasa alambre trenzado por las tomas y había soldado en.

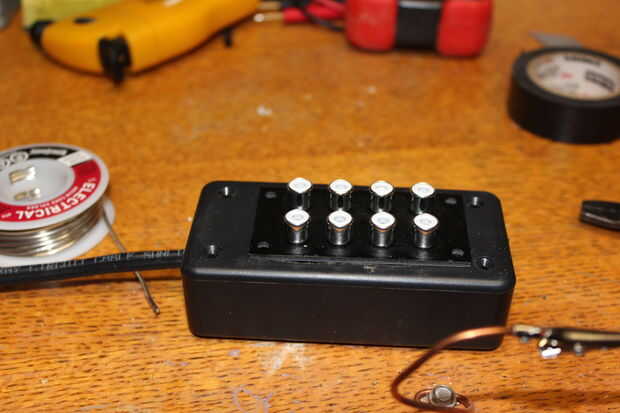

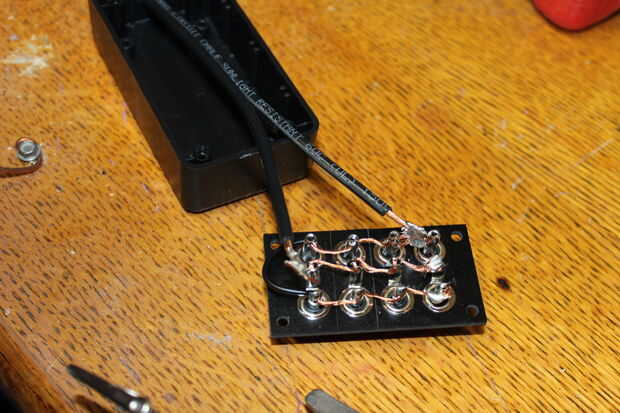

Desde aquí, deberás cortar la parte superior de su caja de proyecto, encolar la Junta toma en y perfore un agujero en el lado de la caja del proyecto para llevar los cables de alimentación. Poner el hilo de paisaje funcionará a la alimentación a través del orificio en el lado de la caja que usted acaba de hacer y luego la soldadura en el lugar, un alambre en el exterior y uno en el interior. Compruebe para asegurarse de que no hay un lugar donde los cables dentro toque los alambres exteriores. Soldadura extra incluso creará la conexión. Una vez que haya pruebas claras de nada tocando silicona la cosa a la muerte nada de no tocar en el futuro. Tendrá que secar toda la noche pero puedes poner la caja juntos y todos lo goo se bloqueará en no lastimar nada. Alambre de paisaje tiene una cresta levantada en un lado. De esta manera Dile que wired que y marcar antes de incluso cerrar la tapa de la caja.
Si los cables están muy cerca de tocar y crees que poniendo juntos se moverá que los hilos de silicona entonces solo queda esperan. En su lugar puse juntos un solo LED en un conector RCA, cerré la caja pero no atornillar juntos todavía, conectado y enciende la fuente de alimentación. Si la luz encendida para arriba, nada estaba tocando y podría atornillar la caja. Si apaga la fuente de alimentación, luego desordenado y un alambre.
Ahora hacer los otros 3 Si necesita como yo lo hice para tener las líneas de 4 suministro para el sistema.
