Simple prueba LEDs

usar LEDs todo el tiempo para probar rápidamente parte de un circuito estoy construyendo, pero introduciendo un LED y un resistor en un tablero estrecho puede ser difícil así que combiné los dos en uno!

Lo que necesitará

• LED - varios colores
• 1 resistencias de ohm k - uno para cada LED
• Soldadura de hierro
• Cortadores de alambre

El procedimiento de

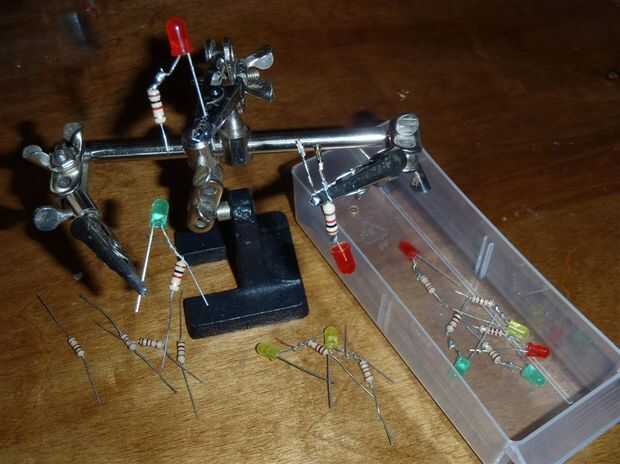

1. Tomar uno de los plomos de un resistor del ohmio 1 k y envolver alrededor de uno de lo LED lleva una media pulgada hacia abajo desde el LED - pone la resistencia en el ánodo del LED (el cable más largo), pero lo importante es ser consistente.
2. Soldar dos cables juntos.
3. Corte el exceso conduce.

Notas adicionales
Mientras consistente en cuanto a que pueda usted soldar (ánodo o cátodo) siempre al instante sabrás que conducen del LED tiene que ir al poder y que va a tierra.

Otra cosa que puedes hacer con estos es agregar headers hembra crimp a los extremos de plomo por lo que se puede utilizar en los pernos macho jefe de consejos de desarrollo. Hacer algunos con y sin.

Color del LED
Cualquier color LED funcionará bien, pero roja es la mejor porque LEDs rojos tienen el requisito de tensión más baja para encender; también son muy fáciles de ver.

Consideraciones de resistencia serie
He dicho utilizar un resistor del ohmio 1 k, pero otros valores se trabajan muy bien. 1 ohmio de k es una buena opción ya que es seguro para casi cualquier aplicación. Consulte la tabla siguiente para las corrientes de LED esperadas suponiendo que una caída de 2V a través de lo LED. Todos estos valores actuales son seguros para el LED proporcionan luz visible y deben ser de origen fácilmente desde cualquier dispositivo.

V_LED  |   R |   VCC |  I_LED
------------------------------------
2V 1 k 24V 22mA
2V 1 k 12V 10mA
2V 1 k 5 v 3mA
2V 1k 3, 3V 1.3mA
