Simple punto de vista w/Ardweeny - persistencia de la visión (3 / 6 paso)

Paso 3: Conexión de los Leds y adjuntando a la Ardweeny

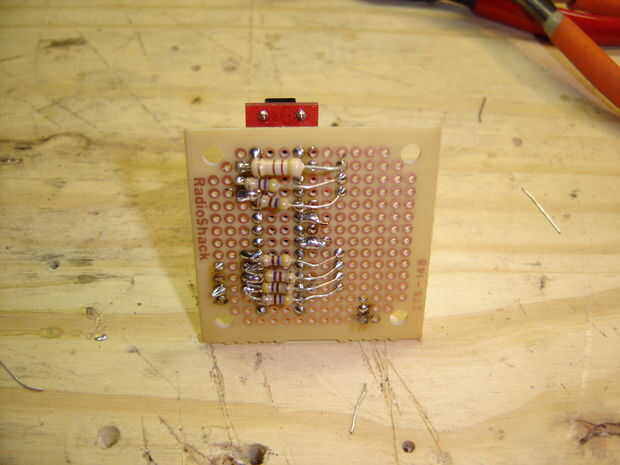

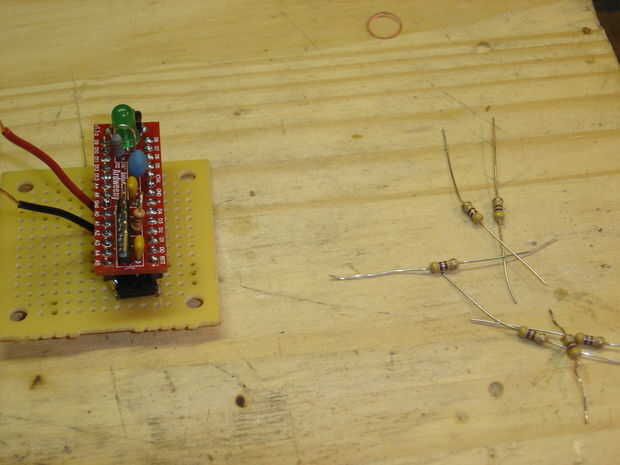

El Ardweeny de Solarbotics viene en un kit y requiere unos 30 minutos para soldar las piezas entre sí. Está diseñado para ser utilizado en un protoboard. Después de haber pan abordó el circuito, la soldadura a un pequeño trozo de tablero del PWB que puedo unir a su vez a la madera contrachapada.  El Ardweeny hará girar junto con los LEDs.

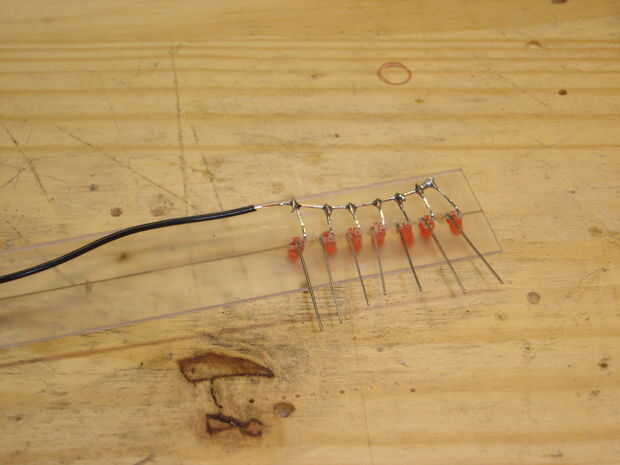

Después de la Ardweeny se construye, es hora de conectar los LEDs.  He utilizado un cable de cobre desnudo como un cable de tierra común.  Cada uno de los cortos cables de los LEDs es soldado al alambre de cobre y luego el alambre de cobre se conecta a tierra en el Ardweeny. De la pierna más larga, positiva, del LED Conecte un cable a la Ardweeny e incluyen una resistencia de 470 ohm en el circuito.

Conecté los LEDs a pernos 1,2,3,4,5,6,7 con el interior más LED está conectado al pin 1.

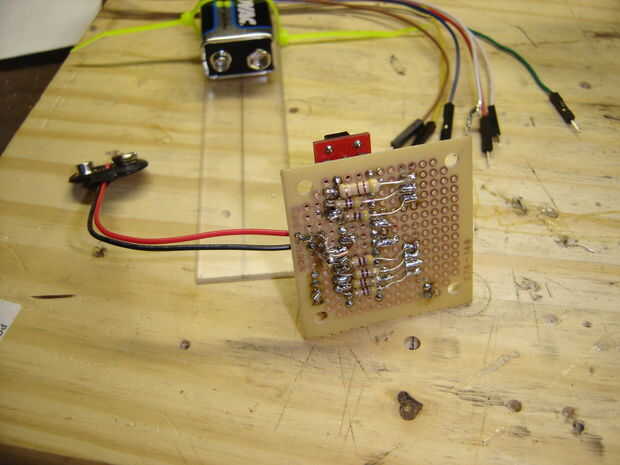

También es necesario un regulador de voltaje y he añadido un pequeño interruptor SPST por lo que puedo controlar el poder de la Ardweeny.

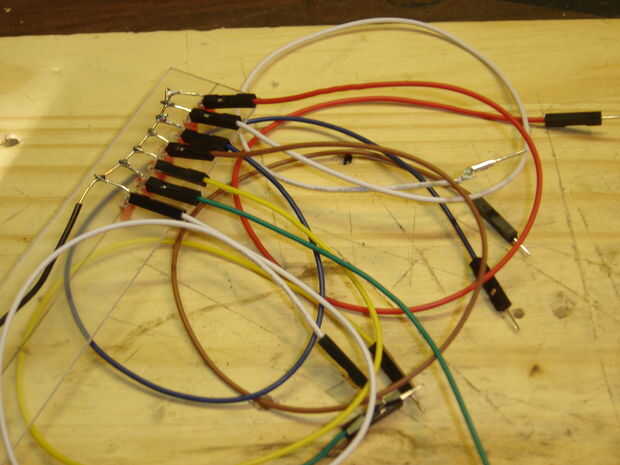

Me encuentro usando las longitudes cortas del alambre con extremos macho/hembra ya adjunta en combinación con algunos encabezados soldados a la PCB facilitará la construcción y reutilización para posible sin un montón de desoldering.

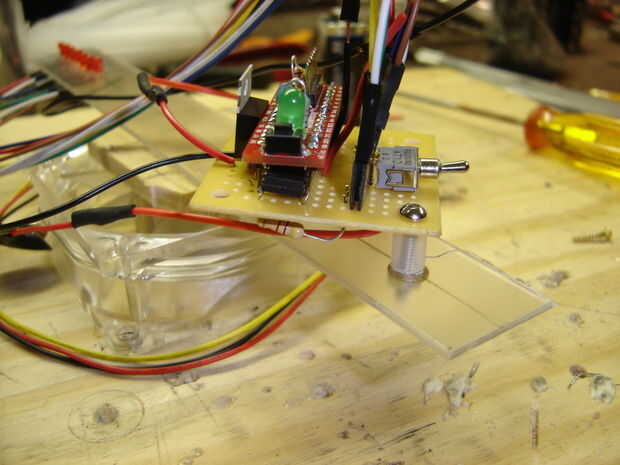

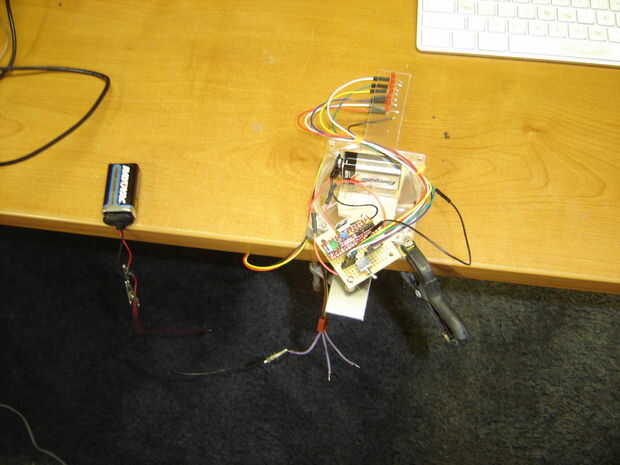

Después de efectúan todas las conexiones, coloque el Ardweeny en el plástico con los tornillos pequeños a través de un tramo corto de tubería plástica, que se usa como soporte para el PCB.
