Paso 3: Más detalles
Trazado requiere dos cosas:-
un) un flujo de datos (formato CSV) y
b) un comando de la trama de la pfodDevice
Tu pfodDevice (Arduino) puede enviar cualquier tipo de datos fuera pfod mensajes. pfod mensajes que están encerrados por {} que los distingue de otros datos.
Si desea trazar datos necesita enviar los datos en formato CSV. Es valores separados por comas y terminado por un salto de línea (CR o LF o CR LF)
Por ejemplo
105.680
Cuando el pfodDevice quiere mostrar una parcela al usuario, el pfodDevice envía un comando de la parcela. Su sketch de Arduino está en completo control de lo que pfodApp parcelas. El comando de la trama da un título a la pantalla de la parcela y especifica que flujo de datos a la trama y que los campos de esa secuencia. Diferentes flujos de datos tienen diferentes números de campos separados por comas. El número de barras | en la trama de comando debe coincidir con el número de campos en el flujo de datos que desea trazar. Líneas de datos con un número distinto de campos se ignora para este terreno.
Hay un número de opciones del comando trazado seleccionar los campos para trazar y para establecer la escala y unidades y poner varias parcelas en una carta. El más sencillo es enviar los valores de x como el primer campo y los valores y los campos siguientes, entonces en el nombre del comando trazar el eje x y eje y p. ej.
{= A0 analógico parcela | Time(SEC) | Cuentas de a0}
trama de título | x campo de valores | campo de valores y

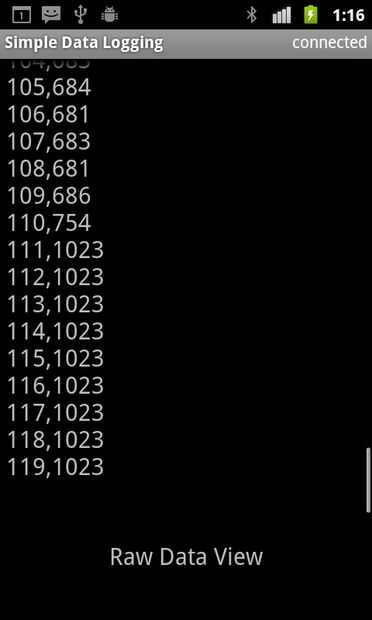

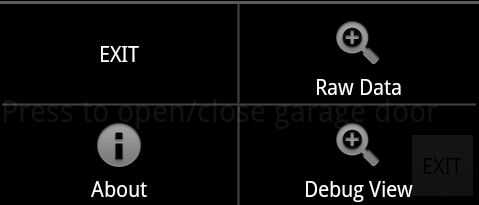

También puede ver los datos en bruto se envía a tu móvil. La pantalla de "Datos crudos" se puede acceder desde pfodApp usando el menú de tu móvil o puede ser abierto por la pfodDevice enviando un mensaje de streamingRawData, es decir {= título de la pantalla va aquí} una versión truncada del comando trazado.
De cualquier manera la pantalla de datos de pfodApp se abre y muestra los datos que ha sido enviados desde el pfodDevice. Cuando se abre la pantalla, pfodApp comenzará a guardar los datos en un archivo. El nombre del archivo se muestra cada vez que se abra la pantalla (o una pantalla de trazado).
Para evitar que su móvil para llenar datos que no, pfodApp no funciona escribir datos en la tarjeta SD del móvil hasta la primera vez que el trazado pantalla o datos en bruto se abre después de cada nueva conexión. La primera vez que se abre la pantalla de datos crudos después de una nueva conexión, hasta 4K bytes de datos previamente recibidos (desde que se hizo la conexión) se escribe al archivo cuando se abre. Esta información también está disponible para la trama. En la mayoría de los casos esto significa se guardarán todos los datos brutos enviados desde la conexión fue hecha. Cuando la conexión está cerrada, se escribe el último de los datos y cerrar el archivo.
Si el archivo ya existe, de una conexión anterior, se anexa a cada conexión posterior. Puede descargar y borrar el archivo de tu computadora. Ver pfodAppForAndroidGettingStarted.pdf para saber cómo acceder al archivo desde tu ordenador.
