Simple reproductor de Wav usando Arduino (4 / 4 paso)

Paso 4: hacer

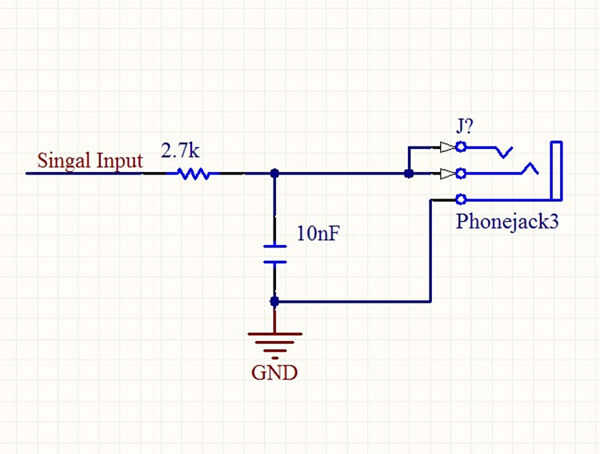

1. soldar el filtro low-pass en la Junta universal de 4 × 6 com consultando el diagrama del circuito siguiente.

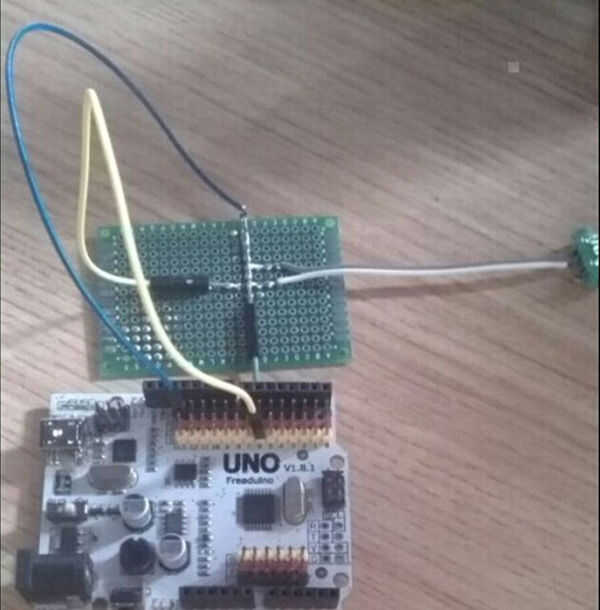

2. Conecte la "señal" en el filtro low-pass con D6 en UNO; cable del filtro y UNO en el terreno común.

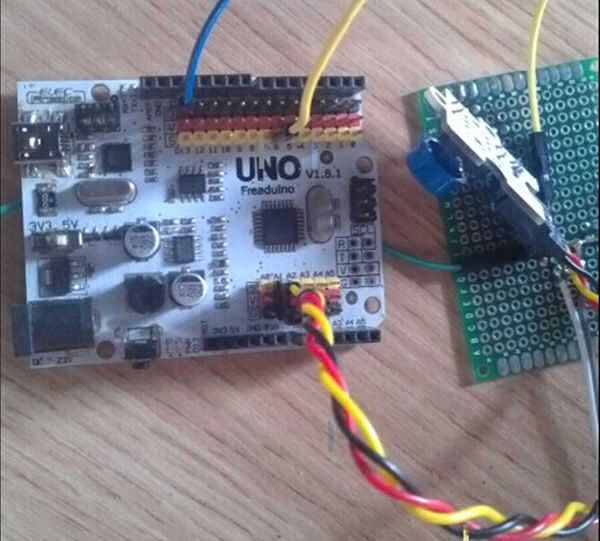

3. Conecte el botón digital A1 en UNO. Como se muestra a continuación:

4. enchufe al conector de audio del mini altavoz del USB en el puerto de audio del extremo de la salida del filtro.

Después de que se hayan completado los pasos anteriores, encender la UNO y descargar la
y en él, pulse el botón digital y entonces se oirá el sonido de los altavoces USB.

Página de origen: blog de ElecFreaks
