Simple RGB LED Tutorial(Digital Colour Mixer and Controlling using Potentiometer) (1 / 4 paso)

Paso 1: Hardware básico

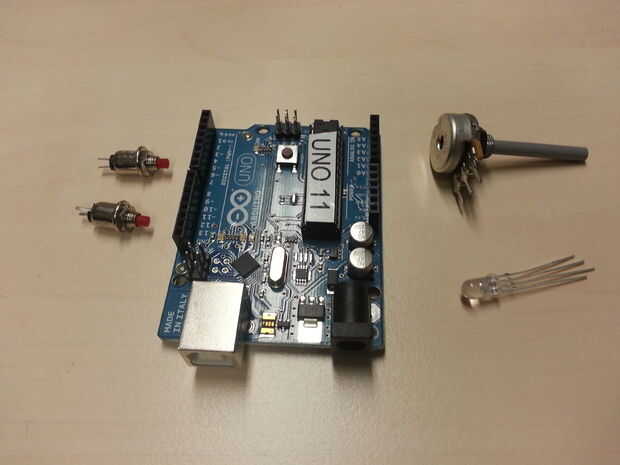

1. LEDs de RGB ánodo común
2. 3 resistencias (preferiblemente alrededor de 300Ω (un poco mayor también debe ser bueno. No queremos demasiada corriente que fluye a través de nuestro LED. Especificaciones de control LED para calcular el resistor adecuado)
3. potenciómetro
4. 2 pulsadores
5. Arduino Uno(Micro Controller Platform. Para obtener más información visite el Sitio web de Arduino)
6. conector de cables
7. protoboard

Nota: Estamos utilizando el potenciómetro para doble hasta un tercio para el mezclador de color.

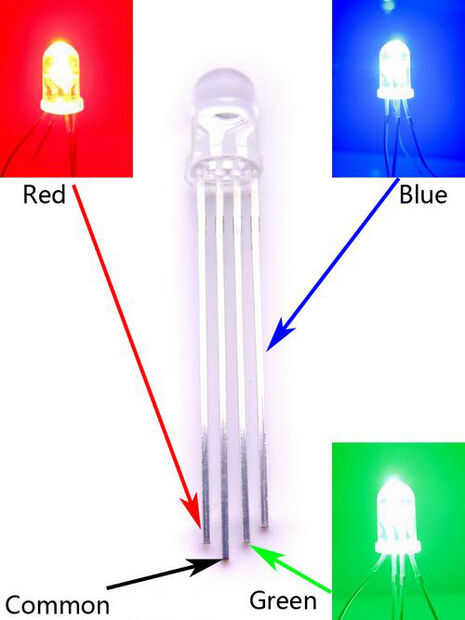

La pata más larga del LED es el ánodo. Se adjunta un diagrama que muestra los colores asignados a las piernas.
