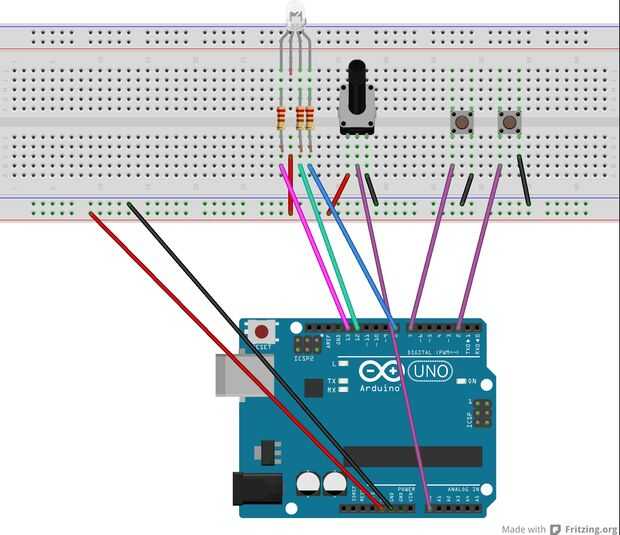

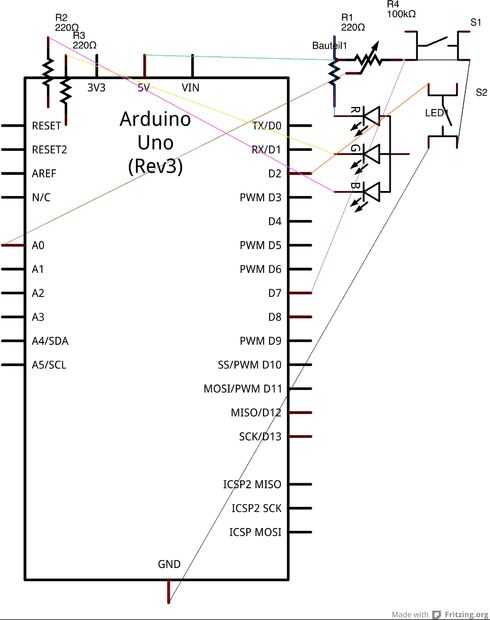

Paso 2: Configuración del circuito
RGB LED
1. conectar el ánodo común (pata más larga) a los + 5V pin
3. Conecte las piernas de rojo, verde y azul para entradas digitales 13, 12 y 8 a través de una resistencia de cada
Potenciómetro de
1. Conecte el extremo izquierdo a + 5V pin
2. Conecte el extremo derecho a la tierra
3. Conecte el extremo medio a la entrada analógica A0
Botones de presión
Uno de los botones de conectar a GND y los otros extremos a las entradas digitales 7 y 2 respectivamente
Nota: vamos a usar la extracción interna hasta resistencias de los botones así que no tenemos que agregar una resistencia extra para los botones de
