Simple Robot móvil automática utilizando arduino y L293d IC (4 / 6 paso)

Paso 4: Pasos:-

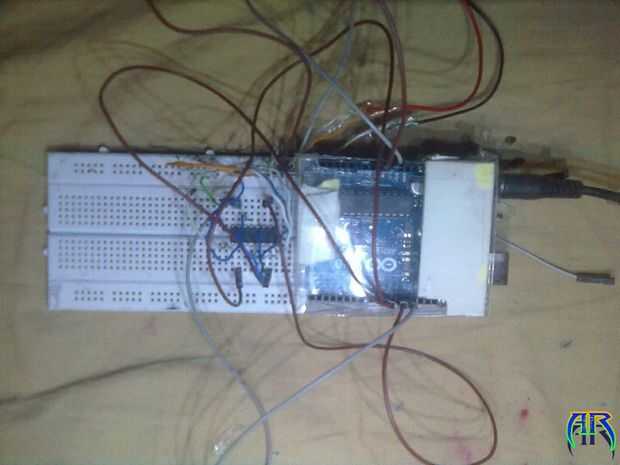

Hacer el chasis listo y encontrar un buen lugar para arduino, tablero de pan y alimentación en el chasis con la ayuda de cinta de doble cara. Y todo en él. Ahora sigue estos pasos:-

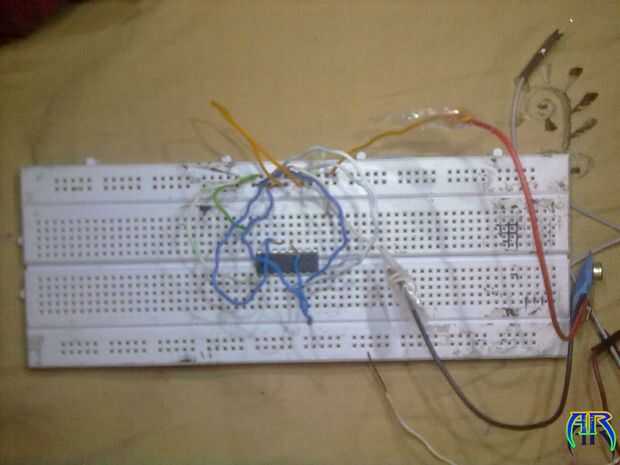

✔ L293d IC - energía
1 conectar el pin 1, 8, 9 y 16 juntos y conectarlo a 5v de la placa. (Cable rojo)
2 conectar el pin 4, 5 y 12 y 13 juntos y conecte a Gnd de la placa. (alambre negro)
3 conectar el motor de la 1 a la clavija 3 y 64.eu Conecte su 2 ° motor al pin 11 y 14.
5.5-6 voltios conectado a la protoboard encender los motores y la IC.
✔L293d IC - Arduino
1 pin 2 del IC L293D se conecta al Pin 12 en el Arduino.
2 pin 7 del IC L293D se conecta al Pin 13 de Arduino.
3 pin 10 del L293D IC conecta toPin 9 de Arduino
4 pin 15 del L293D IC conecta con Arduino Pin10on
*." Batería de 9 voltios para alimentar la placa Arduino"
