Paso 9: El cables del sensor

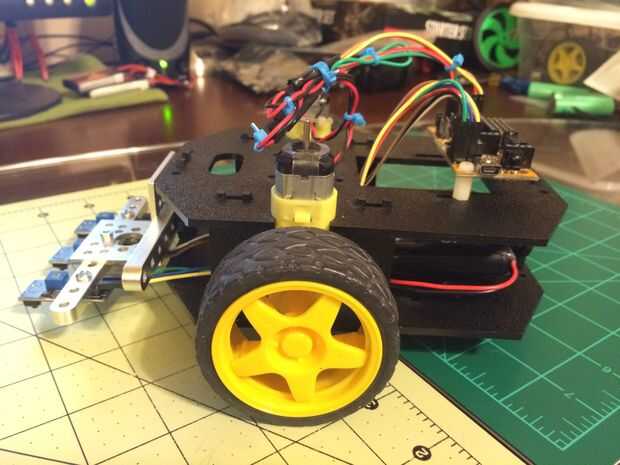

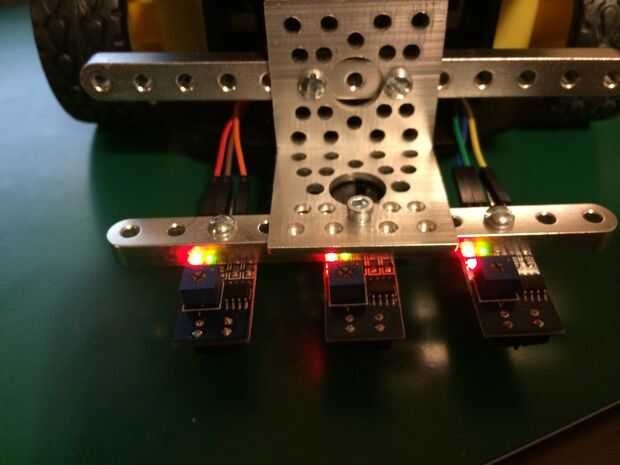

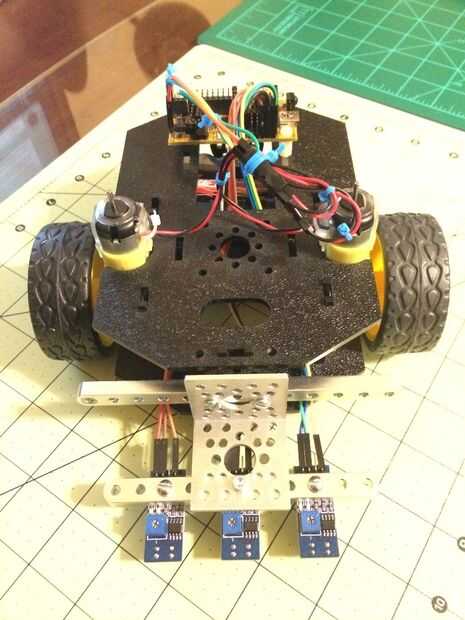

Después de que los motores están conectados, usted puede conectar los sensores IR para arriba.
El sensor izquierdo (mismo lado que el motor izquierdo arriba)

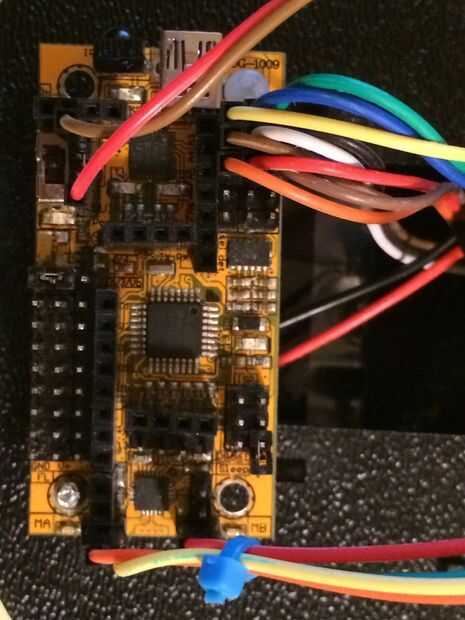

- Sensor VCC en el Pin de VCC en la fila A3 a la tarjeta controladora de Dagu.
- Sensor de GND al Pin GND de la fila A3 a la tarjeta controladora de Dagu.
- Sensor AO a A3 de Pin en la tarjeta controladora de Dagu.
El sensor de medio
- Sensor VCC en el Pin de VCC en la fila A4 en el tablero de regulador de Dagu.
- Sensor de GND al Pin GND en la fila A4 en el tablero de regulador de Dagu.
- Sensor AO a A4 de Pin en la tarjeta controladora de Dagu.
El sensor de la derecha (mismo lado que el motor derecho arriba)
- Sensor VCC en el Pin de VCC en la fila A5 en el tablero de regulador de Dagu.
- Sensor de GND al Pin GND en la fila A5 en el tablero de regulador de Dagu.
- Sensor AO a A5 Pin en la tarjeta controladora de Dagu.
VERIFIQUE CABLEADO TODO AHORA! :-)
