Simple secuenciador (6 / 16 paso)

Paso 6: Construir el circuito

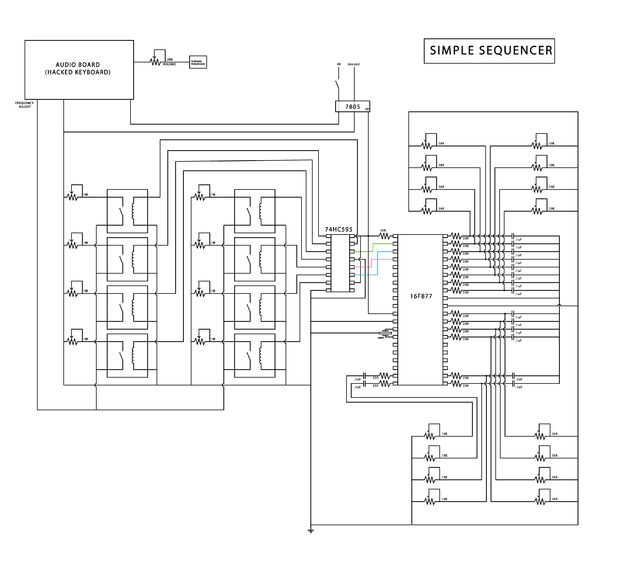

Following the schematic posted below and build the circuit.

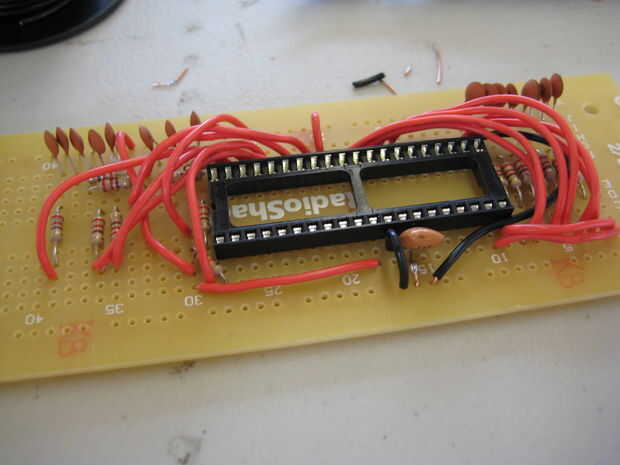

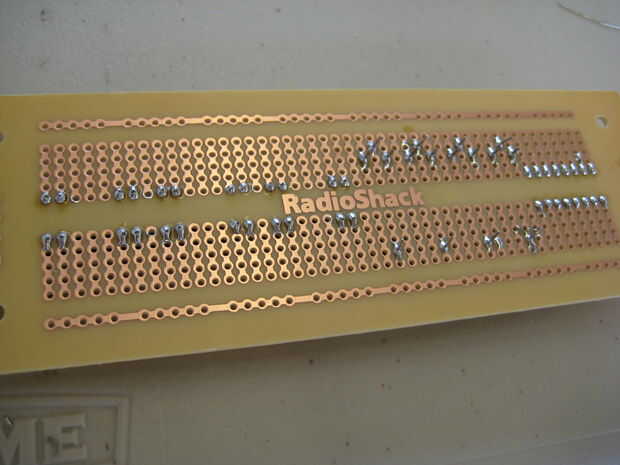

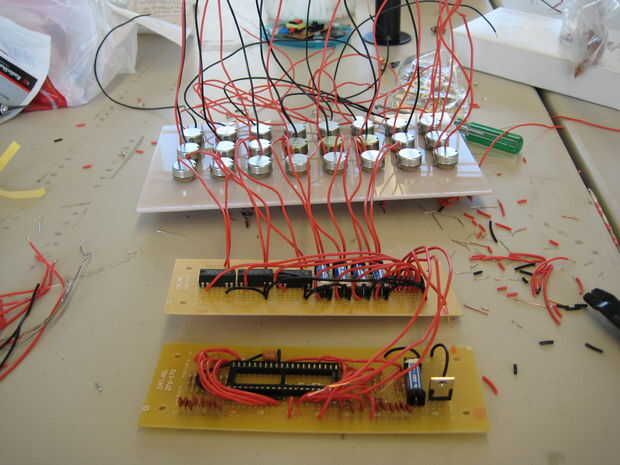

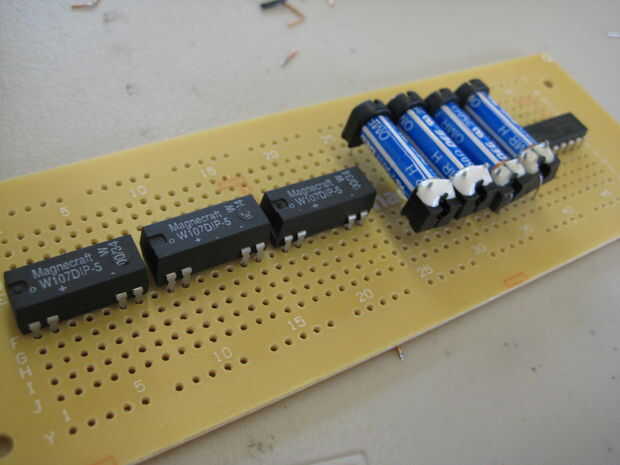

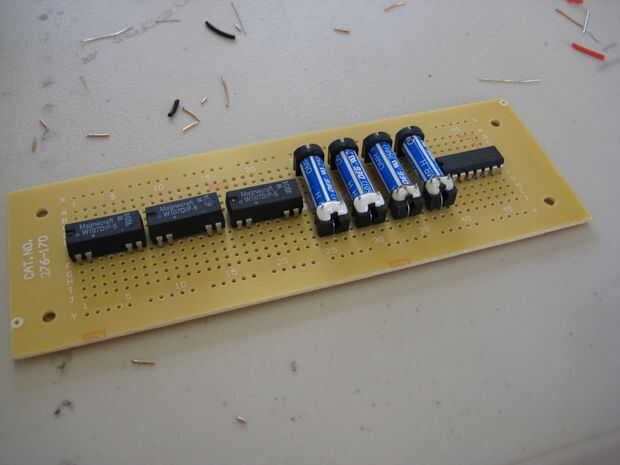

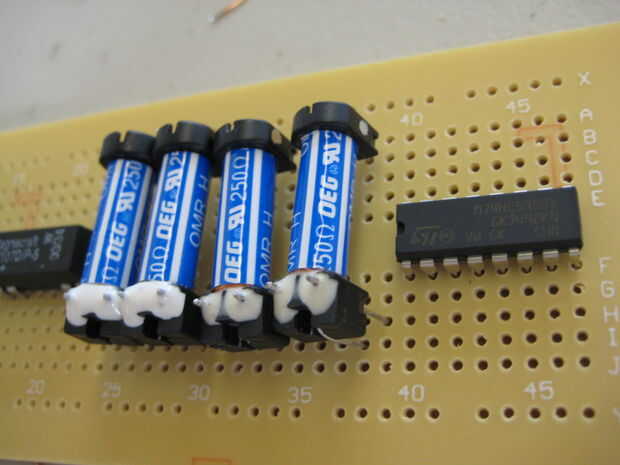

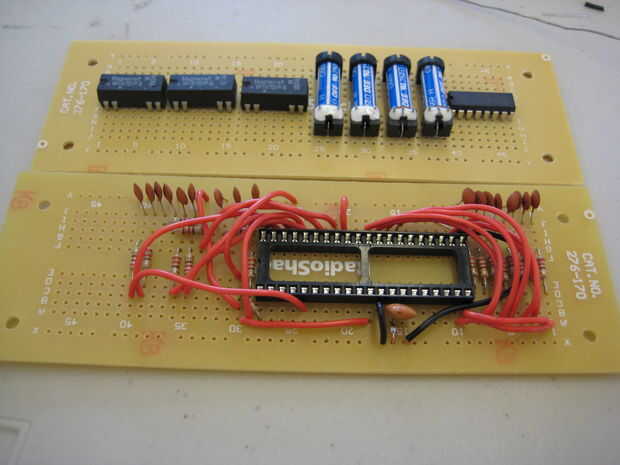

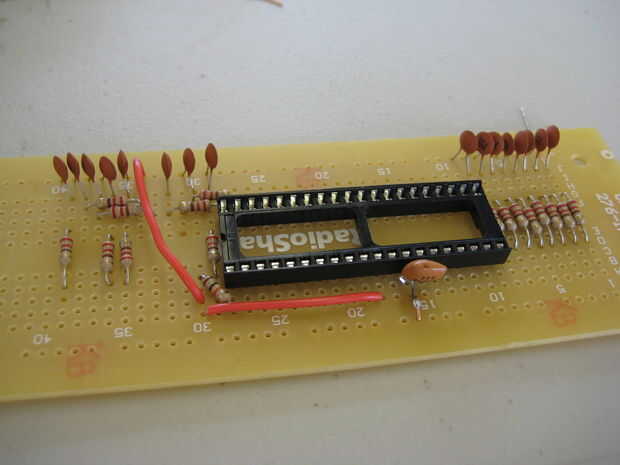

Esto requerirá utilizar una gran cantidad de circuitos. He utilizado dos de Radioshack. En uno puse el chip PIC y el regulador 7805 (y un relé para que se quedó sin espacio). En el segundo tablero puse los relés y el cambio de registro.

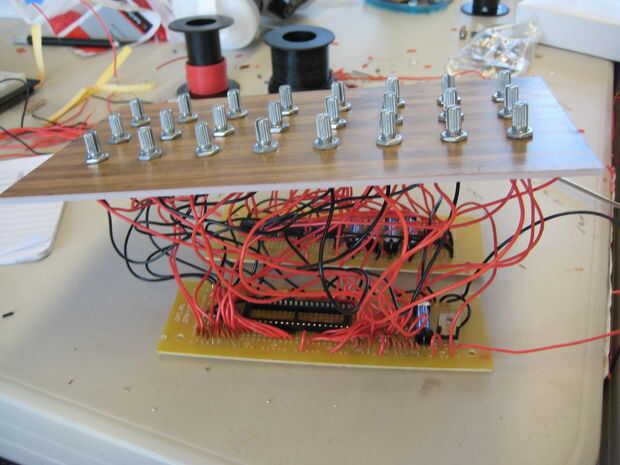

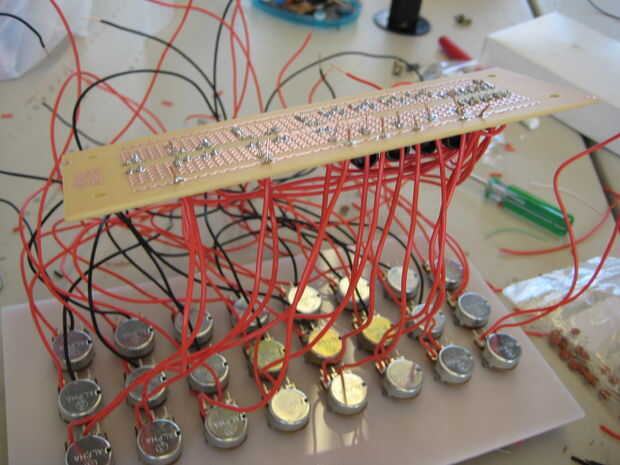

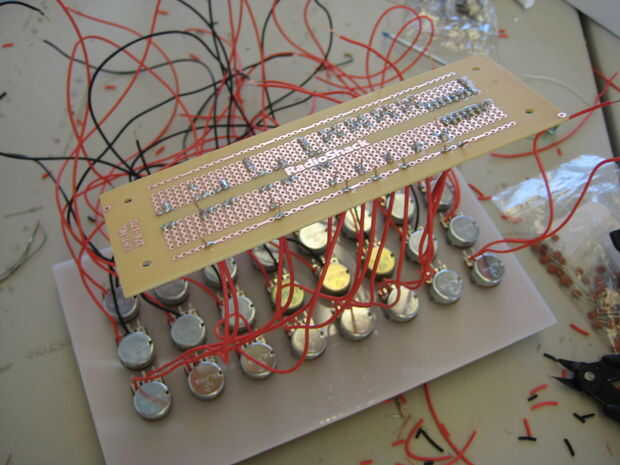

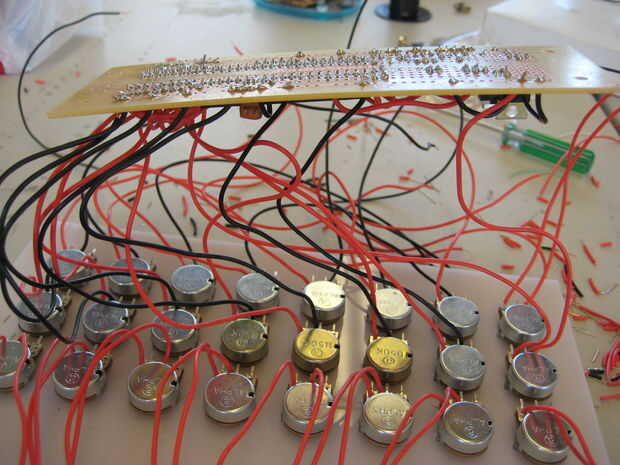

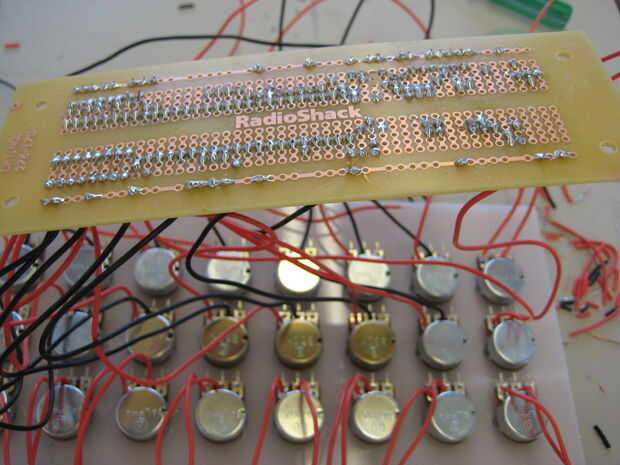

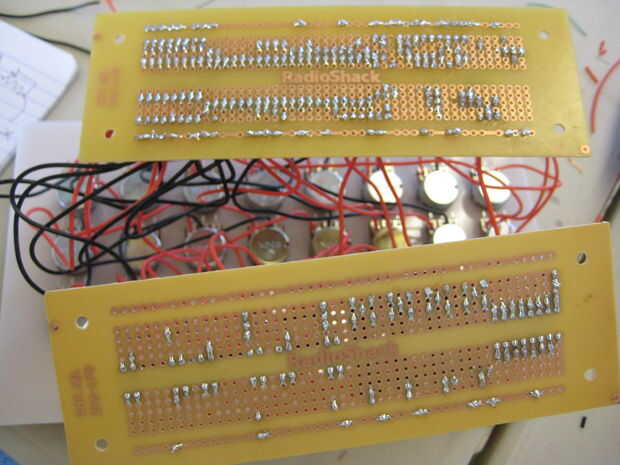

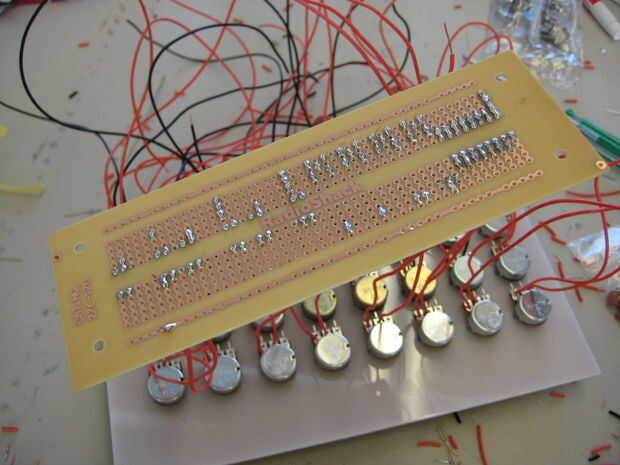

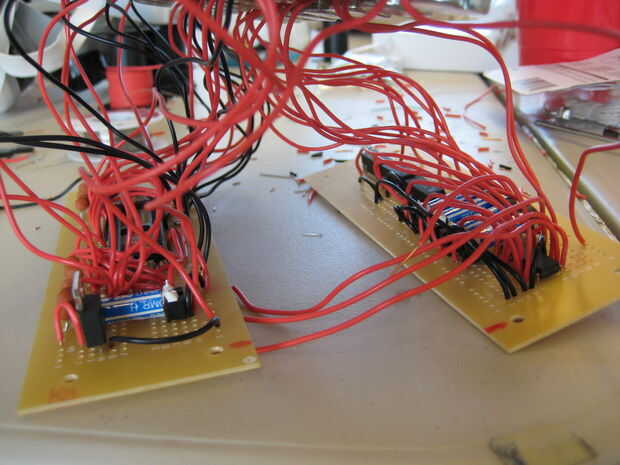

He construido tanto el circuito como pude y luego agregué los potenciómetros y por último la había conectado al circuito de audio.

No conectar cosas que tendrían que ser instalado en el lado de la caja como el enchufe y la perilla de volumen. Para probar temporalmente incluí un adaptador para batería de 9V.
