Paso 2: Construcción de Hardware
El tablero de alimentación de energía USB 5V

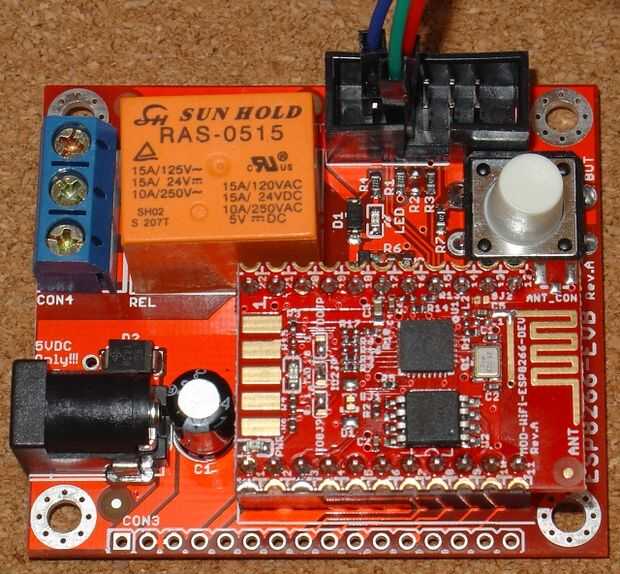

La Junta OLIMEX-EVB necesita una fuente de 5V. Es de una fuente barata de una fuente de 5V de corriente con el cargador de pared USB Sparkfun (o similar).

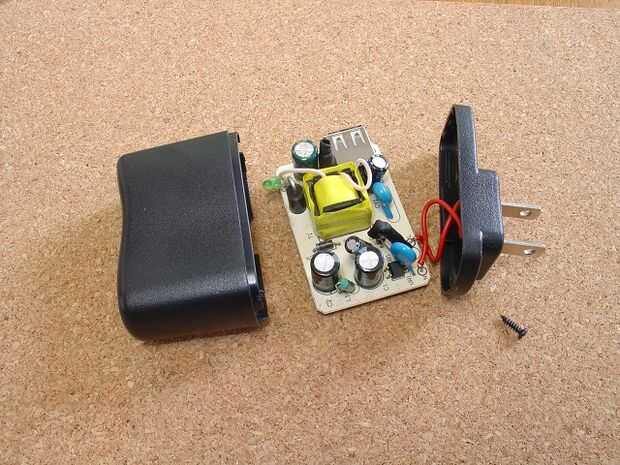

Cargador de pared USB de Sparkfun es celebrado junto con a tornillo. Quite el tornillo, hacer palanca de la base y extraiga la placa de circuito y retire los cables de alimentación.

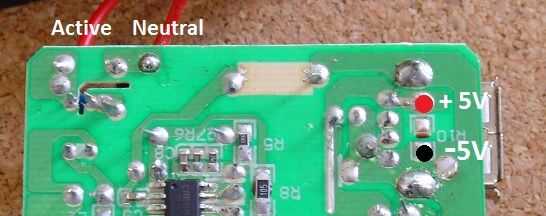

Mirando en la parte inferior de la Junta, identificar las conexiones de alimentación de red y las salidas de +-5V.
Los dos tableros de cableado

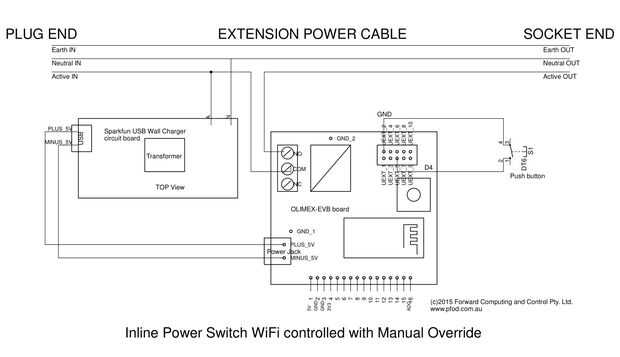

El diagrama de conexiones para el interruptor completo se muestra aquí, también está disponible en formato PDF

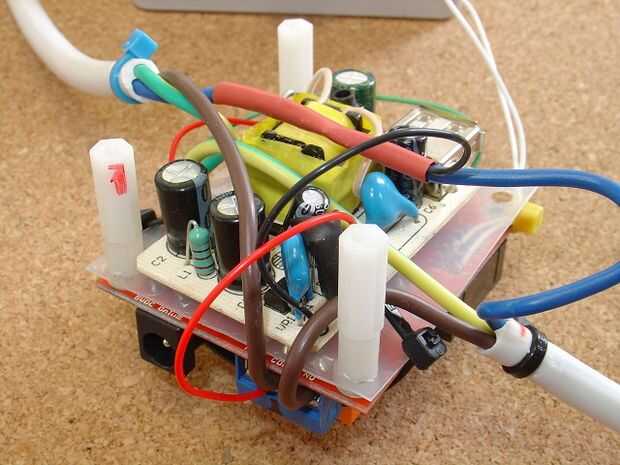

El tablero de la fuente USB está montado bajo el tablero de OLIMEX-EVB con doble toque cara Scotch resistente (tiene 2Kg) y una pequeña hoja de nylon para aislar entre los dos. Los dos tableros son entonces lazo envuelto juntos para asegurar la cinta de no soltarse. Aquí es la vista inferior de los dos tableros.
Nota de seguridad: La hoja aislador de nylon se lleva a cabo en lugar por los espacios de montaje. NO se corta el cable de tierra del cable de extensión. Sólo va directamente desde la entrada hasta la salida.
El cable neutro es corte y un hilo neutro negro añadido a conectar a la tarjeta USB. El cable activo es corte y entrada conectada al borne de tornillo de relé COM y saliente activo conectado al borne de tornillo NO. Un cable (rojo) funciona desde el terminal COM al pin activo en tablero de energía USB.
Un espaciador de montaje está ausente. Su orificio se utiliza para un cintillo alivio de tensión para los cables del pulsador Manual.
El recinto
Los dos tableros son montados en la tapa de un ABS 80 mm x 80 mm x 55 mm o recinto más grande. Por ejemplo, Hammond fabricación ABS IP65 caja forma parte No RP1065 o similar (~US5.60 de digikey). El momentáneo IP67 de botón pulsador normalmente abierto está montado en el cuerpo de la caja. Por ejemplo CW Industries GPB556A05BB (~ US4 de digikey). Algunos empujar botones vienen con construido en el indicador LED. Si tienes uno de esos, usted puede conducir el led mediante una resistencia de 270 ohm de la GPIO5 de OLIMEX-EVB (pin 12 en el conector de borde) a la tierra para indicar cuando el relé esté siendo conducido.

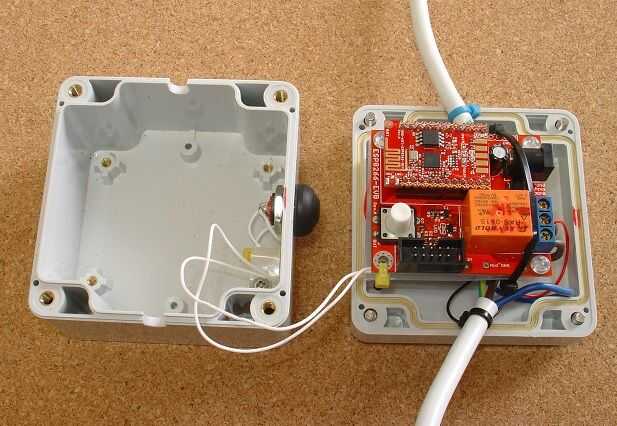

OLIMEX-EVB / tablero de alimentación USB son desplazamiento montado en la tapa para limpiar el pulsador en la base.
Nota de seguridad:no hay piezas de metal que conecta el exterior al interior del recinto. Los tornillos de montaje del tablero son de nylon y el pulsador es de plástico. No utilice un botón de metal. Como se puede ver en la foto de arriba los tornillos que sujetan la tapa del gabinete son externos a los internos del recinto. Tenga en cuenta también el alivio de tensión, con ataduras, en la entrada y salida cable de extensión que en apretado ranuras cortadas en borde superior de la base de la caja.
Es la construcción completa. Cuando haya acabado programación y pruebas utilizando un transformador de 5V conectado a la placa OLIMEX, puede atornillar la tapa en su lugar y solamente entonces usted puede enchufar el cable de alimentación.
