Simple Servo Tester de Gadget gángster (2 / 9 paso)

Paso 2: El caos

Así que aquí estoy buceo justo en tratar de replicar el circuito que falló miserablemente.

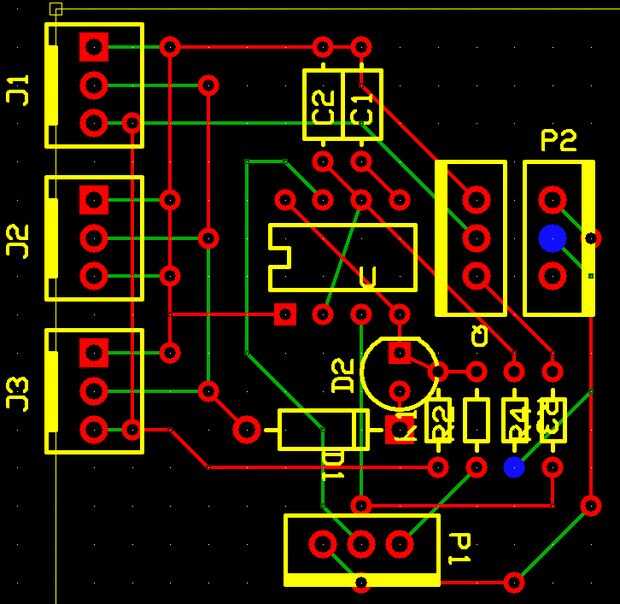

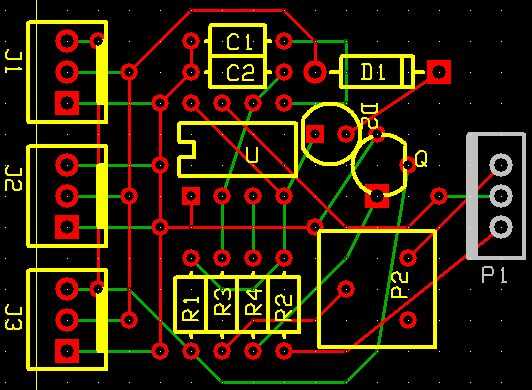

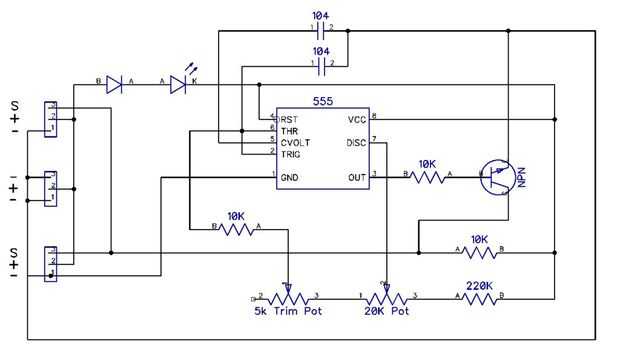

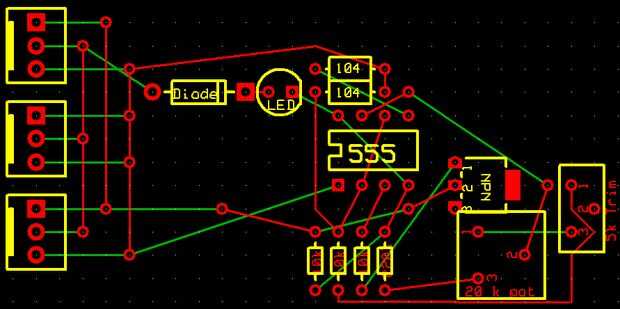

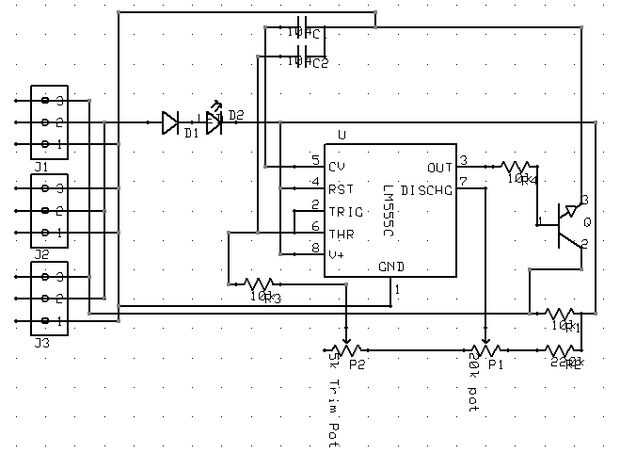

Después de hacer algunos más investigación sobre cómo funcionaba el ExPCB, he encontrado que eres capaz de vincular la SCH y .pcb archivos juntos. Esto es útil usted puede encontrar los pines que necesitan conectar. (Las clavijas que se conectan entre sí son resaltadas en azul)

No entraré demasiado en lo que ExPCB, así va el programa y empezar a jugar con él como hice yo.
