Paso 6: Cableado lo todos juntos
Usted verá en las fotos que pegado algunos cables. No hacerlo todavía. Usted tiene que asegurarse de que tienes el voltaje correcto que atraviesa el circuito primero.
El 5V regulador hacia abajo y doblar las puntas laterales hacia fuera ligeramente (se puede ver cómo en la imagen de abajo). Tenga cuidado al hacer esto, si doblarlas demasiado o doblarlas hacia atrás y hacia adelante demasiado se rompen los dientes y tienen que ir a buscar uno nuevo.
Creo que la mejor manera de soldar los cables en es tomando en el regulador de 5V y el alambre de la soldadura por separado y luego derrite la soldadura en ambos juntos.

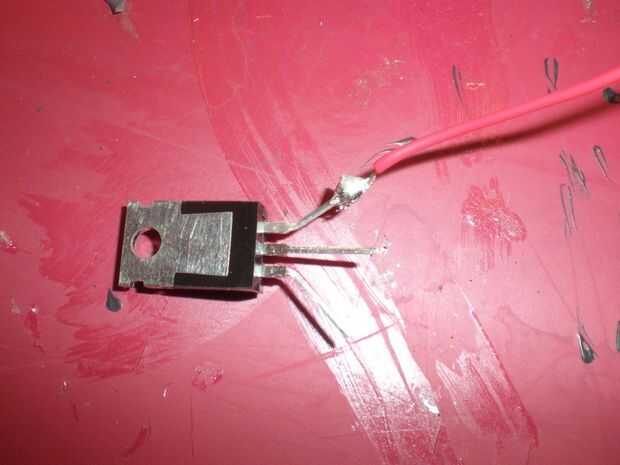

Lo primero que hay que soldar en es el cable positivo de la batería a la punta "en" en el regulador. (Ver primera imagen abajo)
Luego soldar el cable positivo a la patilla exterior restante (el diente de "out").

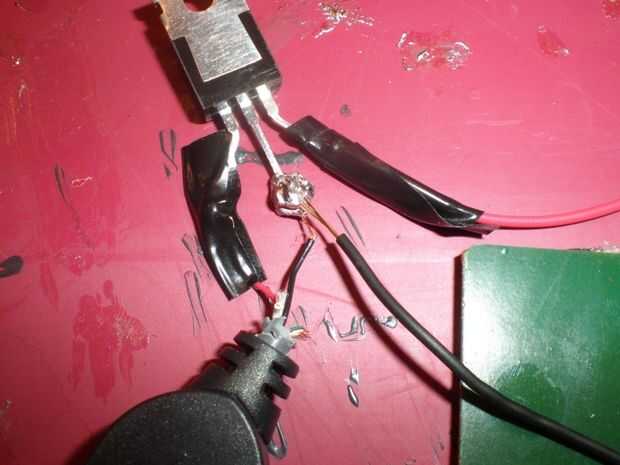

Suelde el cable negativo a la pata central del regulador de 5V.
(Ver segunda imagen)

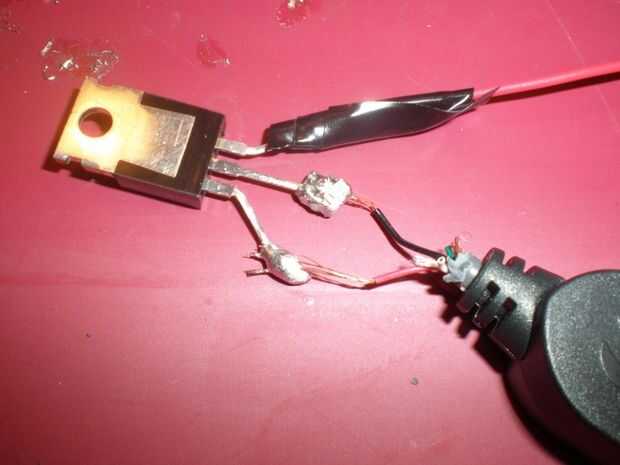

Por último, soldar el cable negativo de los paneles solares para el diente del medio del regulador de 5V.
(Ver tercera imagen)
Añadiendo este cable a la clavija media completa el circuito y ahora como el próximo paso funciona suavemente a todos los eléctrico de la materia que se haga. :-)
