Simple Sonic repelente de gatos (2 / 4 paso)

Paso 2: Piezas y herramientas

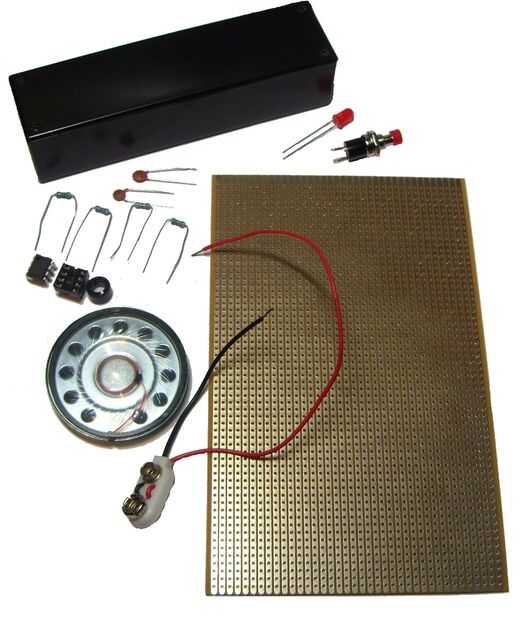

Lista de piezas:
chip 555 circuito integrado (IC)
condensador de 10nF
C (100nF)
R1 (1000R)
R2 (100R)
R3 (270R)
LED
Pulsador SPST (tiro solo unipolar) para hacer cambiar
Altavoz miniatura (Verifica que la frecuencia escogida es dentro de su gama de frecuencia especificada)
R4 (47R)
Placa perforada o un PCB si eres rico
zócalo de 8 pines para CI
Clip de la batería PP3
Clip del panel de LED (del tamaño apropiado para tu LED)
Alambre (un solo núcleo o trenzado - no mucho)
Recipiente adecuado (teniendo en cuenta lo que usted tendrá que caber en él, para mí va a ser la batería, la placa perforada e interruptor, con el altavoz montado fuera para permitir que una caja más estrecha)

Lista de herramientas:

Cortadores de alambre y pinzas
Destornillador
Pinzas
Cautín y soldadura
Taladro
Herramienta para romper las pistas de la placa perforada (probar un pedacito de taladro pequeño)
Cinta aisladora
Cinta de enmascarar
Adhesivos o pegamento
Pluma (por ejemplo, un rotulador)
Probador de continuidad (el multímetro puede incluir uno)
