Paso 3: construcción

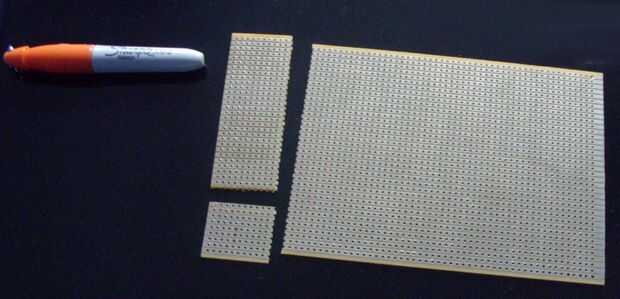

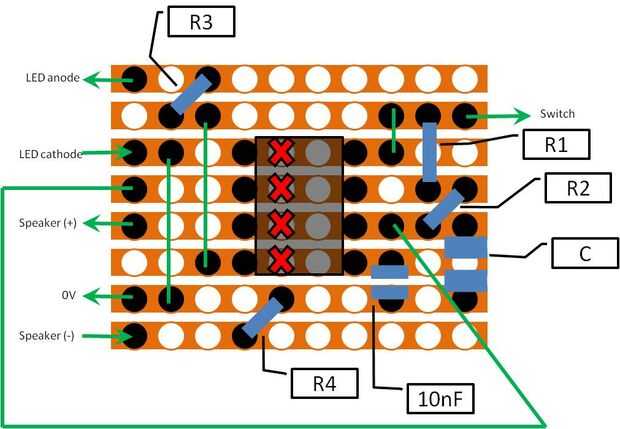

Romper la placa perforada en los puntos marcados por Xs rojo en el diagrama. Puse una broca de 3mm en los agujeros apropiados y torcí manualmente hasta que la pista estaba completamente roto en dos (utilizando un probador de continuidad para contar). Luego inserte y sus resistencias, condensadores, zócalo del IC (no con el CHIP en el mismo) de la soldadura, cables con ambos extremos en el tablero, 0v (negro) cable de la batería clip y al conmutador (10cm) de alambre unos pocos a la vez, trabajando de aquellos con el menor perfil (resistores) a los más alto (condensadores). Un poco de cinta adhesiva es una buena idea para mantener todo en su lugar mientras se suelda. Soldar el interruptor a su cable del tablero y el + plomo Vs (rojo) del clip de batería (un terminal de cada uno). La soldadura mediante el calentamiento de las pistas de cobre con la plancha durante unos segundos y luego aplique soldadura un poco a los componentes.

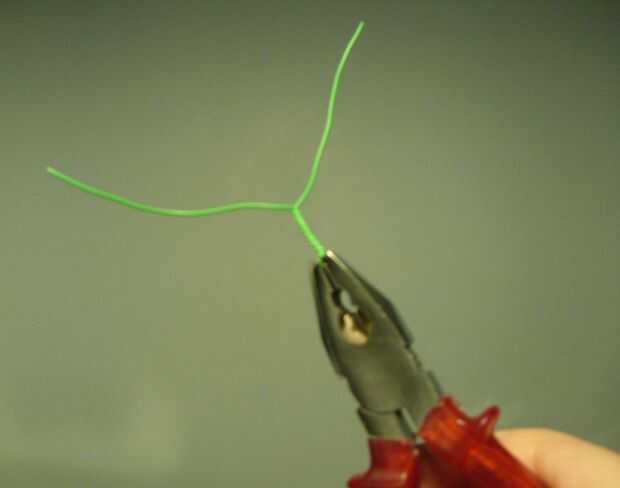

Para los cables de los LED y el altavoz, de corte y desforre de dos cables de longitud igual, buena. Sujete un extremo de cada cable en sus tenazas y retorcer los dos juntos todo el camino a lo largo de su longitud, con sobre una centímetro a la izquierda en cada extremo. Uno de los extremos del altavoz ahora pueden soldar los cables en el tablero - les Desenrolle un poco si no llegan a los agujeros.

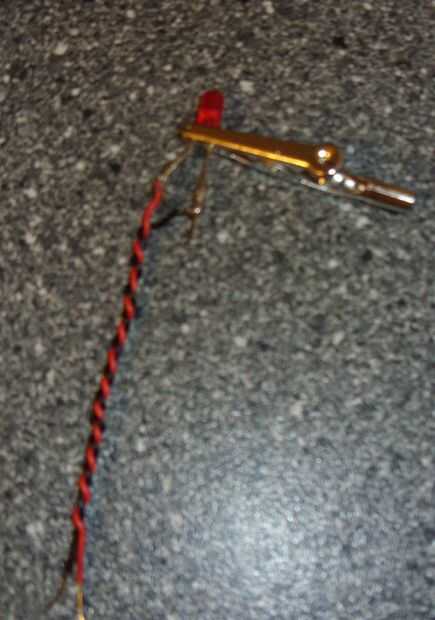

Para soldar el LED a sus cables, gire sus piernas a su alrededor tanto como puedas (pierna larga rojo; corta pata negra). Poner algo entre las piernas para absorber el calor y proteger el LED, como un clip de cocodrilo o un clip. Intentar ejecutar una buena cantidad de soldadura largo donde las piernas encuentran los cables. Después de se haya enfriado, cubrir el metal sin recubrir con cinta aislante. Luego suelde los otros extremos del cable en el tablero.
Leer las especificaciones para el interruptor y LED clip para encontrar el tamaño del agujero que usted necesite hacer en su caja. Si desea montar el altavoz fuera de la caja como yo, también debe perforar un agujero de 3 mm para los cables trenzados pasar a través.

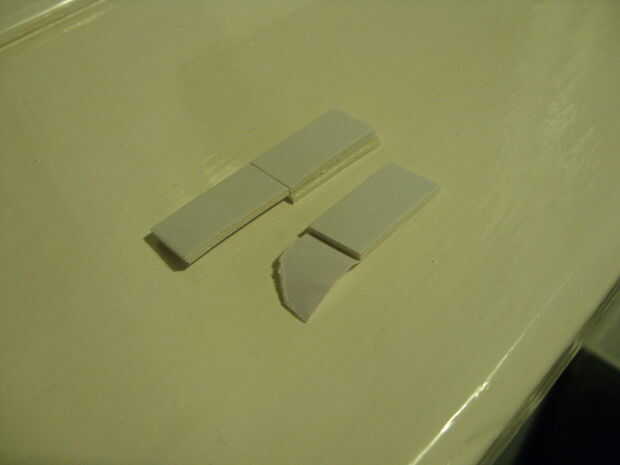

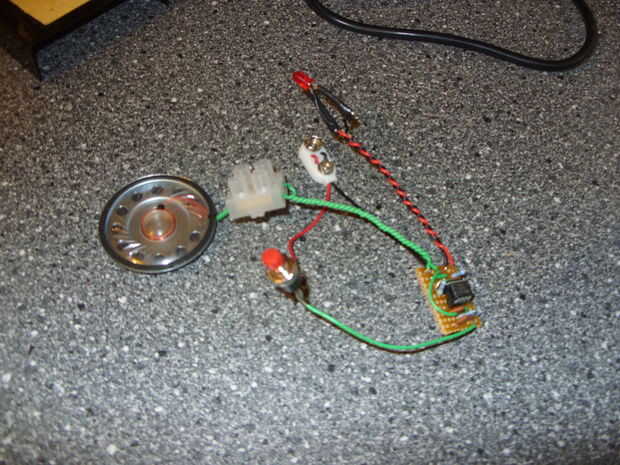

Knut su conmutador y su LED en sus orificios. Para hacer el circuito desmontable de la caja, he hecho otro par de cable trenzado corto que sueldan a las conexiones de altavoces (usando mi probador de continuidad y lápiz para marcar la polaridad). Conecta a los cables originales dentro de la caja con dos conectores de tornillo. Si no te gusta esto puede la conduce a través del orificio desde el interior del hilo de rosca y soldarlos al altavoz, que estoy montando en el exterior de la caja con un par de almohadillas adhesivas.
