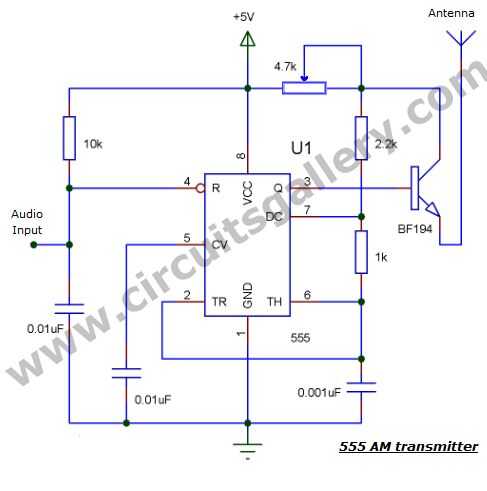

Paso 1: Transmisor de modulación circuito diagrama de amplitud
Componentes requeridos
1.555 IC
2 transistores BF 194
3 resistencia (10K, 1K, 2.2K)
4 olla 4,7 K
5 condensador (.001uF, 01 X 2)
6 antena
Trabajo de transmisor 555
- Para mejor comprensión del funcionamiento, por favor lea nuestro artículo en 555 multivibrador astable que había explicado con animación.
Aquí la señal portadora para la modulación AM es generada por un temporizador 555
funcionando en astable multivibrator modo con la frecuencia de oscilación a gama de AM.De entrada, es decir la señal mensaje se aplica a la terminal de reset (pin 4 del multivibrador).
Si se aumenta la amplitud de señal de mensaje de entrada, 555 comienza a
enciende mientras está conectado al pin 4. (Desde 4 de terminal conectado a VCC hace que encienda porque es pin activo lógico bajo.)Y si la amplitud está disminuida, empieza a apagar. (Como terminal 4 conectar a tierra o 0V causa el 555 para apagarla).
La salida (pin 3) se conecta a la base de un transistor de BF194 como puede operar a altas frecuencias.
El terminal de emisor del transistor está conectado a una antena para
mejor transmisión. Puede utilizar un simple cable conductor como la antena.BF 194 puede conducir a alta frecuencia, aquí el multivibrador astable genera
radio frecuencia de rango de AM, entonces usted puede recibir la señal transmitida en el receptor de radio.
