Simple transmisor QRP de energía solar (2 / 6 paso)

Paso 2: Conectar el RFM12b a la sparkcore y el panel solar

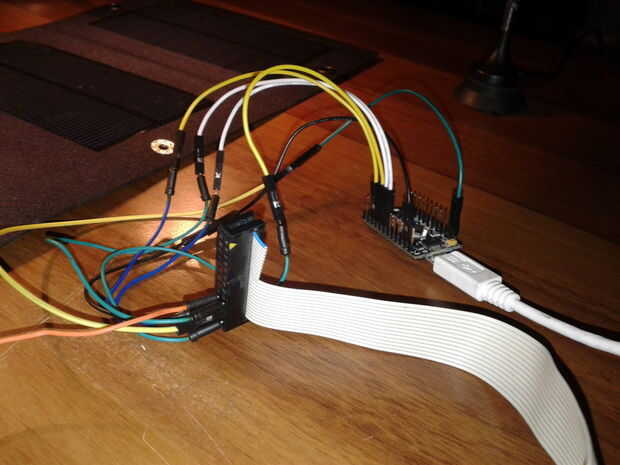

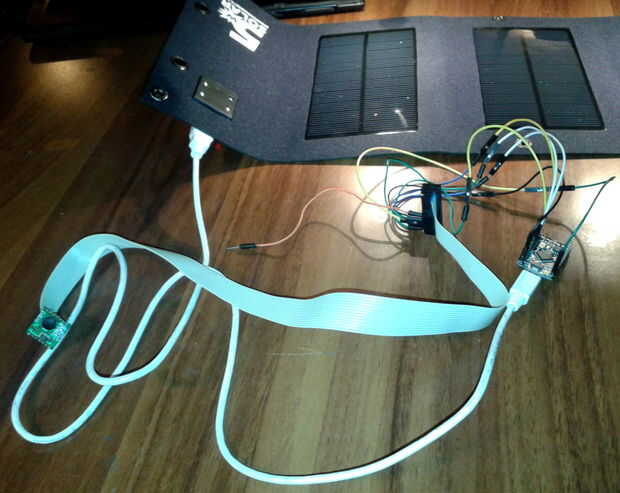

Conectar todos los dispositivos es bastante fácil, el panel solar es simplemente conectado al puerto USB de la base de la chispa, y reemplazamos el sol con dos lámparas de escritorio. El RFM12b y el núcleo de la chispa comunican a través de SPI tradicional, por lo que necesitamos conectar 6 cables:

 Spark Core pin - RFM pin ======================== A2 - SS A3 - SCK A4 - MISO A5 - MOSI GND - GND 3.3V - 3.3V

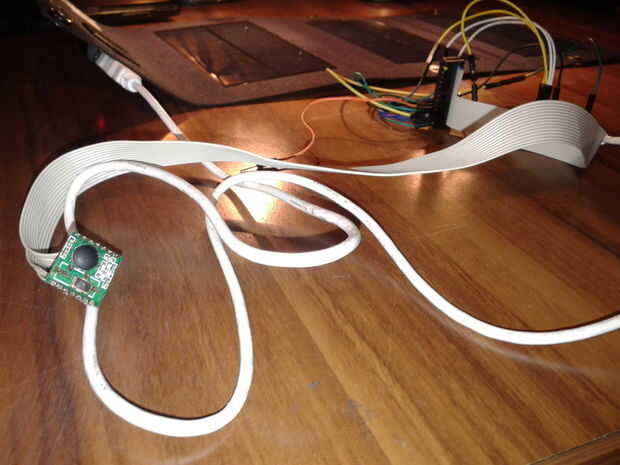

Para reducir el ruido de los activos componentes electrónicos coloqué la radio más lejos usando una cinta de disco duro cable, así podría utilizar la protoboard con alambres adecuados.
