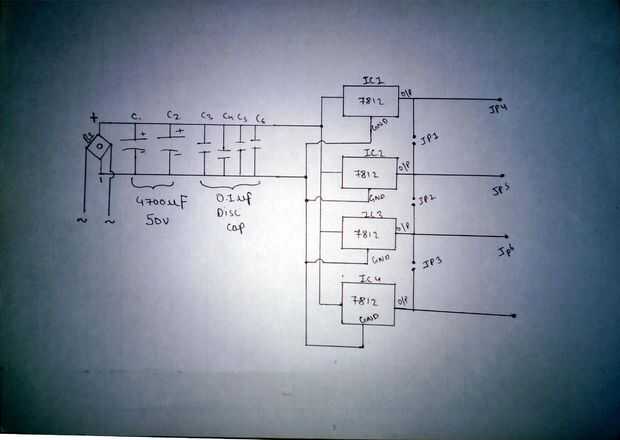

Paso 2: Esquema de conexión
C1, C2 es la capacitor(4700uF 50V) electrolíticos en paralelo con la output(12v) DC el otro C3-C6 son también en paralelo con la fuente (junto con 4700uf), así que la Dc suministro se filtra.
Conecte 7812 regulater IC en paralelo y luego conecte la entrada y el terminal de tierra de 7812 con la salida de la C.c. filtrada.

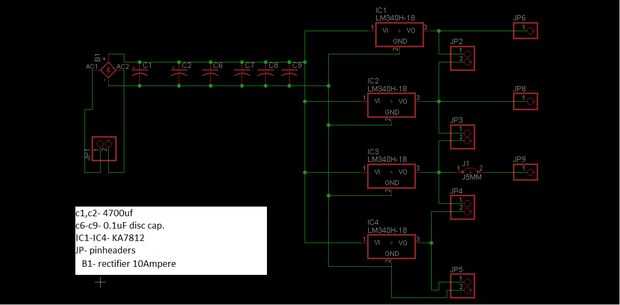

He diseñado la fuente de alimentación en águila.
también puede hacerlo en cero PCB.
ADVERTENCIA - no prueba este circuito en protoboard como derretirá los agujeros como la corriente es demasiado alta.
salida se puede recoger en JP4 (1 amperio)
cuando corta JP1 conseguimos 2amperes en JP5
cuando corta JP2 (JP1 todavía corto) conseguimos 3 amperios en JP6
cuando corta la JP3 no conseguimos 4amperes en el último puente de nombre.
UN TERRENO COMÚN SE DA EN IC4
Usar disipadores de calor en todos lo regulater IC, así como el puente rectificador para disipar el calor.
también puede utilizar IC 7805 para obtener 5V de salida.
