Paso 5: Utilizando la señal
Después nos aseguramos de que tenemos 2 voltios durante las llamadas, podemos diseñar nuestro circuito según el uso previsto. Demostrará que el caso más simple, donde esta señal se utiliza para abrir o cerrar un circuito externo, como un interruptor on/off.

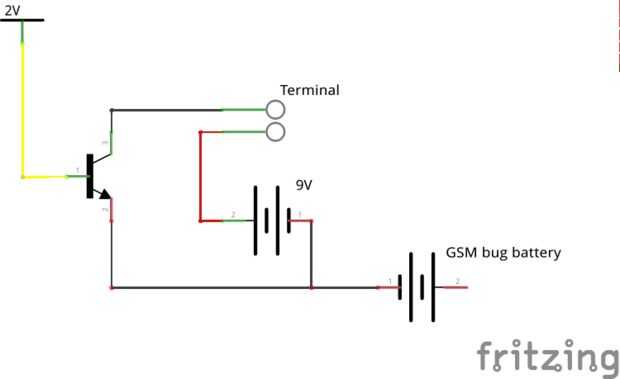

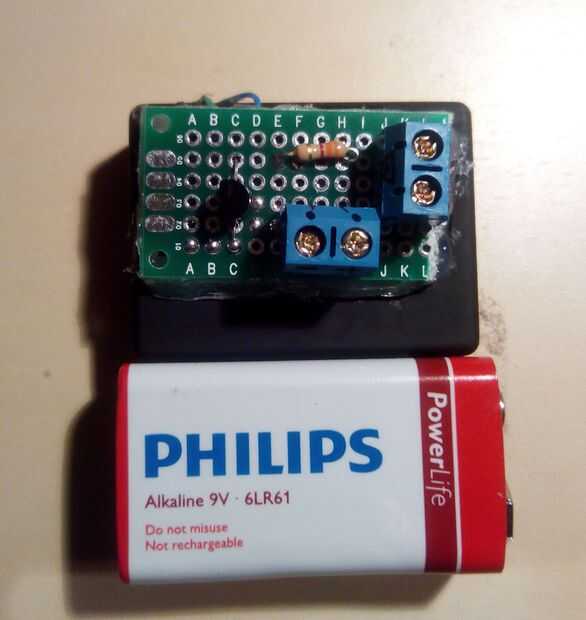

El cable de 2 voltios desde el dispositivo está conectado a la base del transistor y el emisor a la tierra común de la batería de error GSM y que su fuente de energía externa. Para fines de Ilustración, yo uso una batería de 9 voltios. El último pin del transistor, el colector, se conecta al circuito que desea controlar, como el polo positivo de la batería. En mi caso, conectado al polo positivo de la batería y el pin del colector del transistor a un terminal, para facilitar la conexión al circuito externo.
Si todo ha sido correctamente conectado, cuando una señal de voltios 2 llega a la base del transistor, el pin emisor obtiene tierra así el externo se cierra el circuito (que queramos controlar). En caso contrario, cuando no hay señal en la base del transistor, el circuito exterior está abierto. Según el circuito externo que desea conducir, puede que tenga que utilizar un relé, pero no abundaré más en que en este tutorial.
