Paso 3: Los artículos personales
El corazón de cristal
Montaje

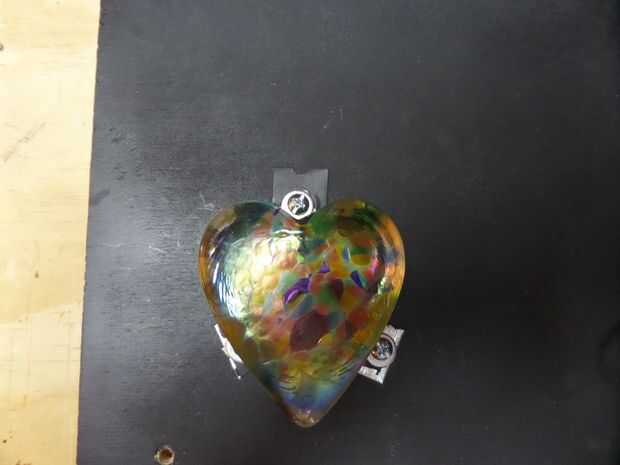

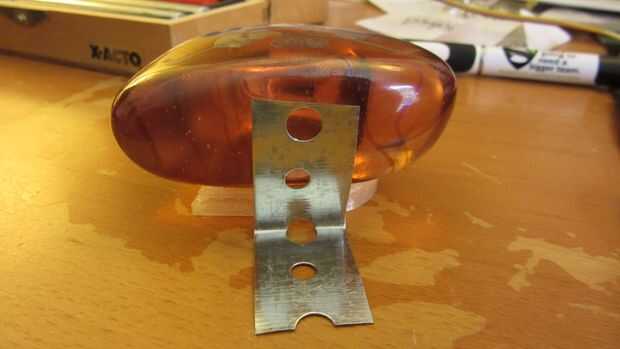

El corazón es bastante pesado (ningún retruécano previsto). Para asegurarse de que soporta un fuerte golpe debe montarse firmemente sin la molestia de la iluminación. Esto se hace con el colgante de las correas en forma de un soporte en L.
- Cortar 3 tiras pequeñas correas para colgar
- Píntalas de negro
- Curva en forma de L, conforme a los ángulos del corazón, dos de los lados y uno en la parte superior

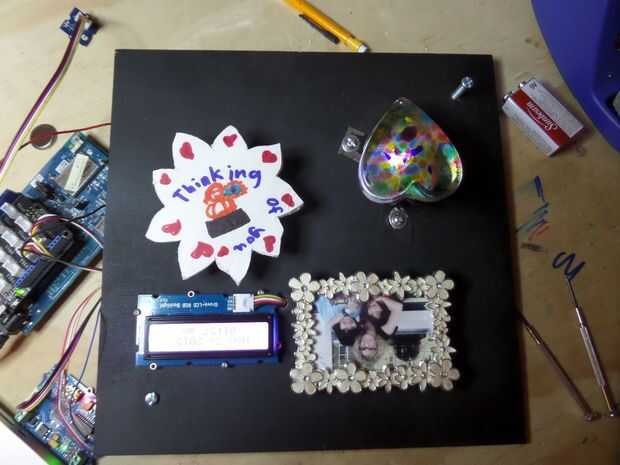

- Montaje a la parte frontal del panel de fondo falso
- Sin embargo no asegure el corazón dentro de los soportes
Cuando llegue el momento de utilizar puntos de cola o pegamento caliente para mantener el corazón en su lugar.
Iluminando

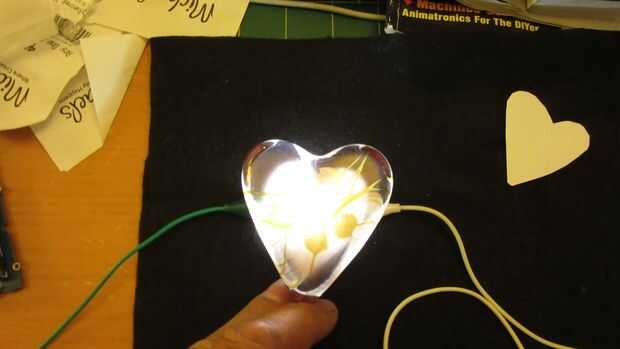

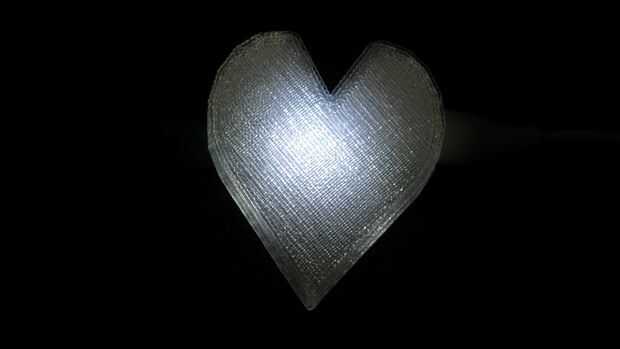

El objetivo de usar el corazón de cristal es iluminar completamente el corazón completo cuando llega un mensaje de juguete. Esto se hace con un LED colocado detrás del corazón. Porque el LED se colocará directamente detrás del corazón y la anchura de la viga de un LED incluso un LED difuso es bastante estrecho algo más se necesita para difundir su luz. Esto es donde filamento 3D transparente.

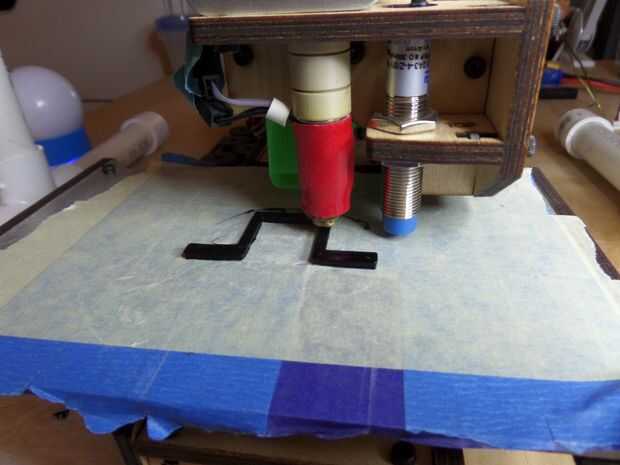

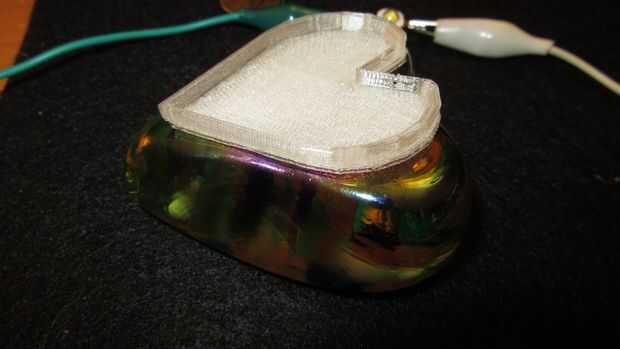

- 3-d imprimir una tapa en forma de corazón que se ajusta detrás del corazón
- Hacer que la altura del alto lo suficiente como para sentarse sobre el LED
- Coloque el tapón en el centro con cualquier tipo de adhesivo transparente como puntos de cola o pegamento caliente

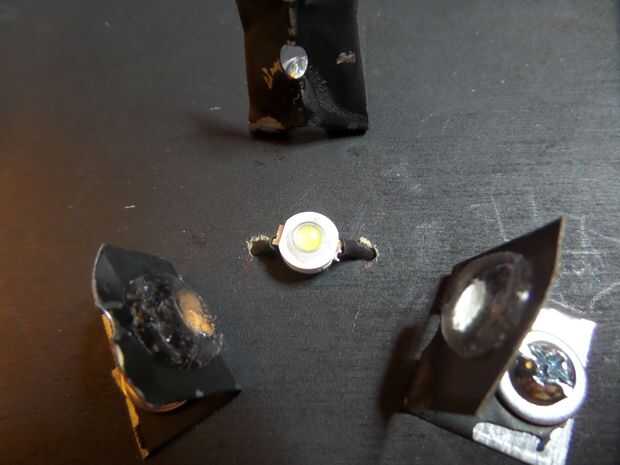

El LED que he utilizado es un pequeño montaje cúpula blanca fría LED de la superficie de 1W. Cualquier LED se puede utilizar como cabe por debajo de la tapa. Porque mi LED es un LED de montaje superficial, me había suelda los cables a los conductores, había perforado dos pequeños agujeros en el fondo falso en el centro de donde será montado el corazón y alimenta los cables a través de la parte posterior.
La flor
Construcción de

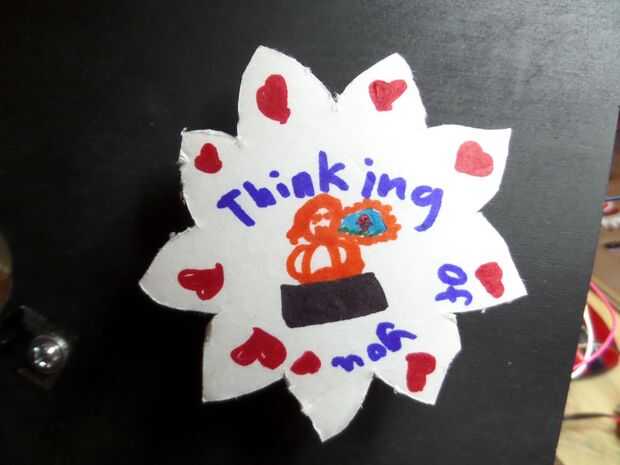

La forma de la flor fue cortada de una pieza del tablero de forma. Luego fue decorada por mi hija. Un soporte del motor paso a paso y una árbol-como la barra con un extremo plano era 3D impreso.
El motor de pasos bipolar 4 hilos fue sacado del algún dispositivo electrónico hace mucho tiempo, por lo que tengo no hay especificaciones en él. Utilizar ayuda en línea, pude descubrir el arreglo de bobina. La mejor parte sobre el paso a paso es que ya tenía un piñón montado en él.
Montaje

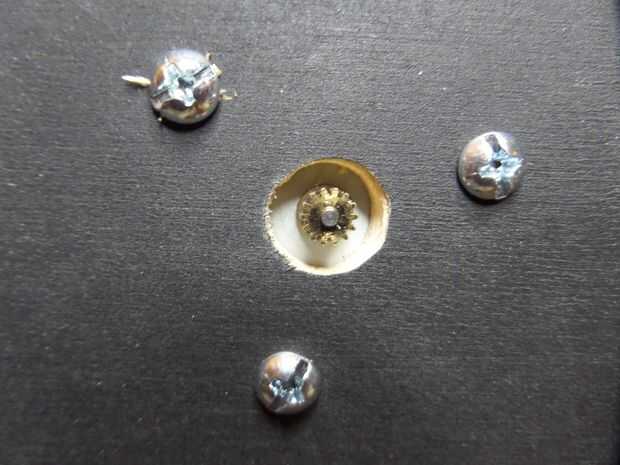

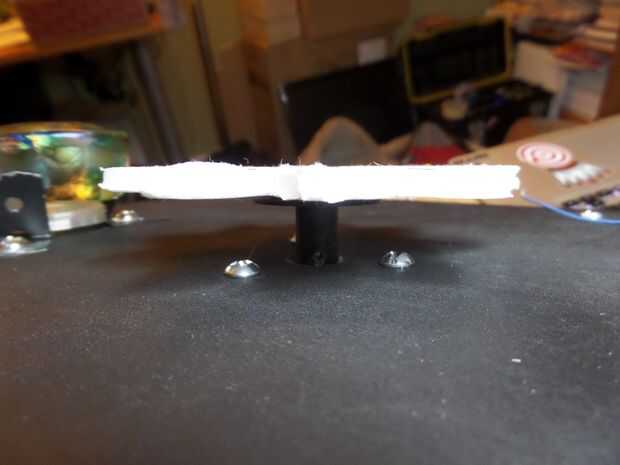

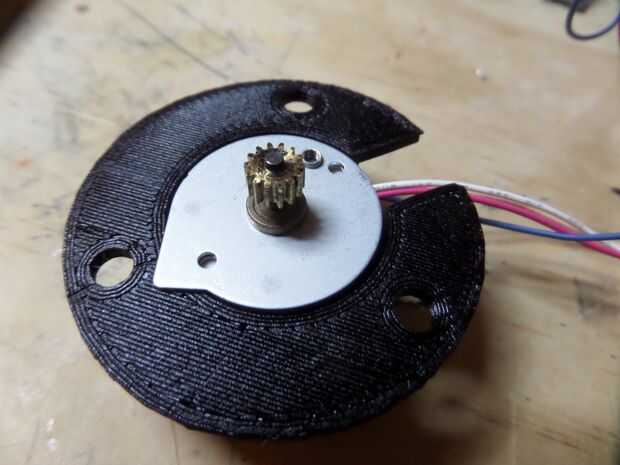

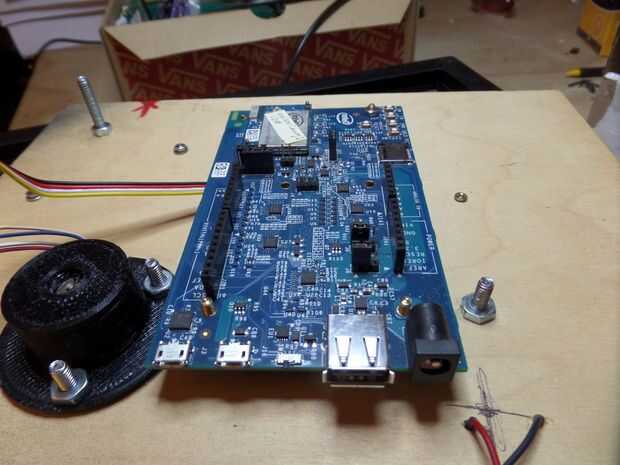

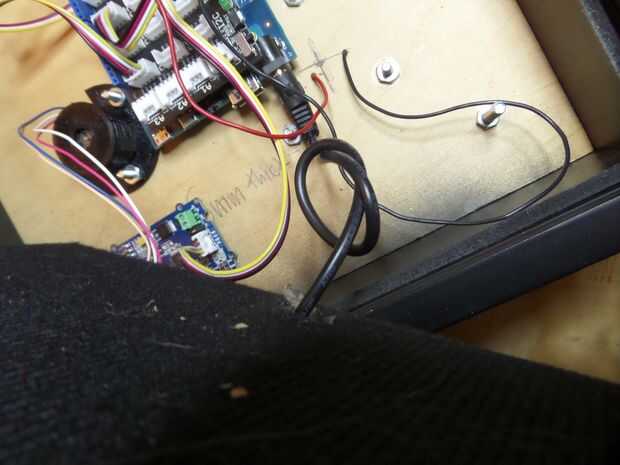

Escoge una posición deseada en el panel de fondo falso. Conjunto de taladro lo suficientemente grande para la varilla de árbol-como ir a través. 3-d imprimir un soporte del motor paso a paso. Coloque el paso a paso en la parte trasera del panel de fondo falso.

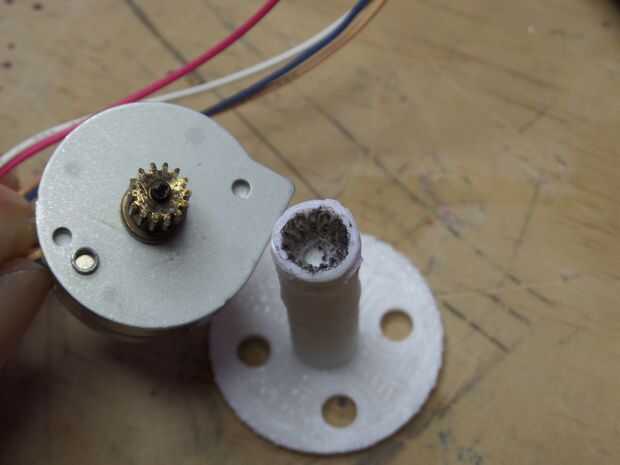

Impresión 3-d una barra como axel donde un lado tiene una cavidad para recibir el piñón. Hacer la anchura de la cavidad un poquito más pequeño que el ancho del piñón. En el otro lado, hacer una forma de disco plano amplio donde la flor se adhiere a. Caliente el piñón y empuje en la cavidad de árbol-como barra. Esto debe crear un buen ajuste. Perfore un agujero pequeño para añadir un pequeño tornillo.
En cuanto a la flor, simplemente utilice puntos de pegamento o algo para sujetar la flor al disco plano.
La flor de Sculpey
La flor 2 º en la 2 º caja de juguete está hecha de arcilla Sculpey. Esto sin duda hace que la flor mucho más pesado. El paso a paso tiene que ser lo suficientemente fuerte como para girar este peso. Además, el ajuste entre el piñón y el árbol-como la barra tiene que ser muy ajustado.
La pantalla LCD
Montaje

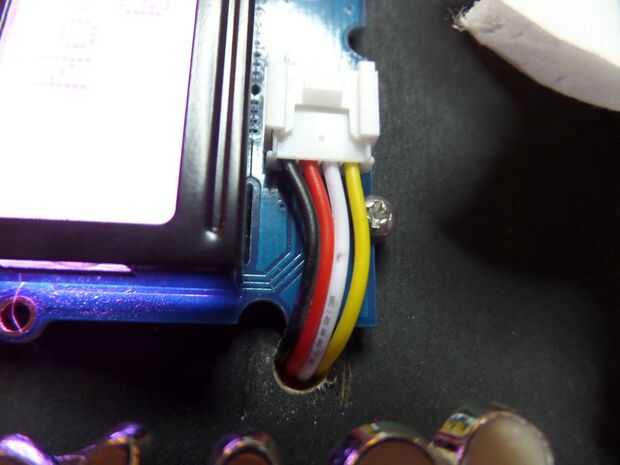

Este es el elemento más simple de montar. Perfore pequeños agujeros para los tornillos y monte abajo. Perfore otro agujero para el paquete de 4 cables a través de la alimentación en la parte posterior.
El marco de imagen
Montaje
Dependiendo del marco de imagen y cómo debe ser montado, deba ser modificada. Montara mina sobresale hacia afuera para darle profundidad.
- Retire cualquier accesorio de gancho o alambre y la pierna de soporte libre en la parte trasera si existe

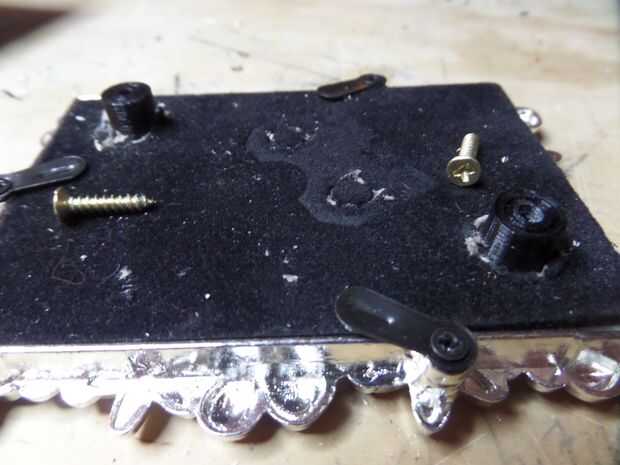

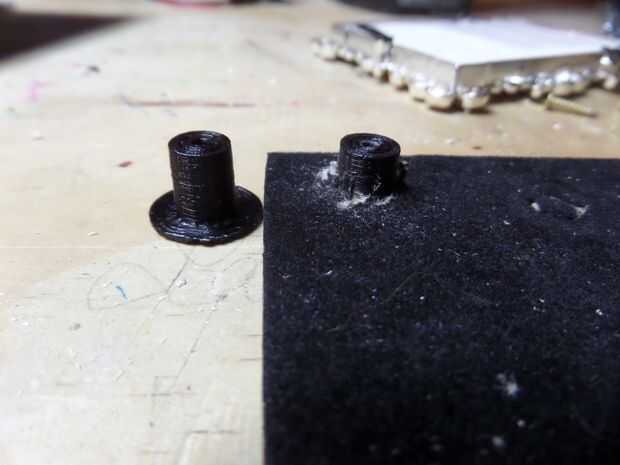

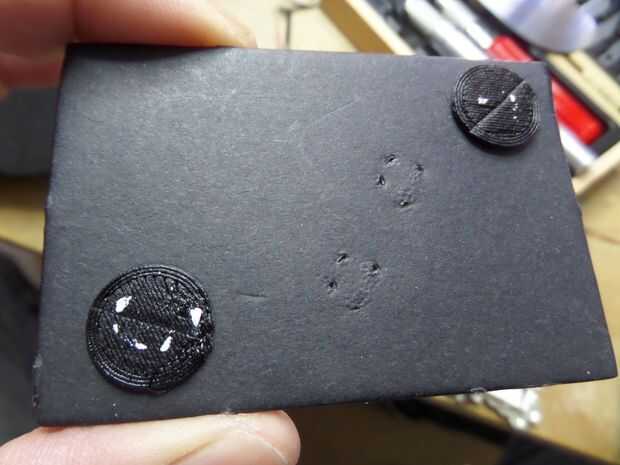

- 3-impresión 2 pequeños separadores donde un extremo del enfrentamiento es un delgado disco plano. Este se colocará directamente detrás de la imagen. Hacer la altura del enfrentamiento de cualquier altura que desee. Realizar el aislamiento diámetro suficientemente grande como para crear estabilidad. El diámetro del disco plano en el extremo probablemente debe ser 2 x que el enfrentamiento.
- Haga dos orificios en el marco soporte tablero lo suficientemente grande como para caber el enfrentamiento a través de, uno a cada lado de la imagen.
- Coloque el cilindro a través de la Junta de apoyo y vuelva a colocar el tablero del forro a la estructura.
- Perfore un agujero pequeño en el extremo del enfrentamiento un poco más pequeño que el ancho de un pequeño tornillo para madera.
- Perfore dos agujeros pequeños en el panel de fondo falso donde el marco es para ser montado.
- Atornille el tornillo de madera a través del panel de fondo falso en los separadores.
El marco iluminado

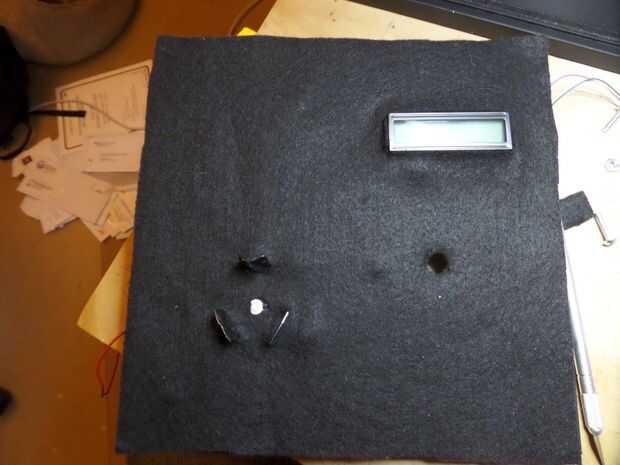

El marco 2 º en el cuadro 2 utiliza un panel detrás de la imagen de EL para iluminarlo. Corte el panel al tamaño de la imagen. Sellar los bordes cortados del panel que obtendrá sorprendido. Coloque el panel detrás de la imagen. Perfore un agujero en el falso fondo en EL panel de alimentación los cables de alimentación a la parte posterior.
Los botones de
Construcción de

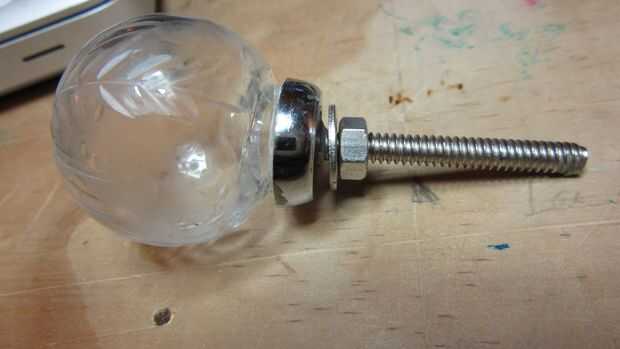

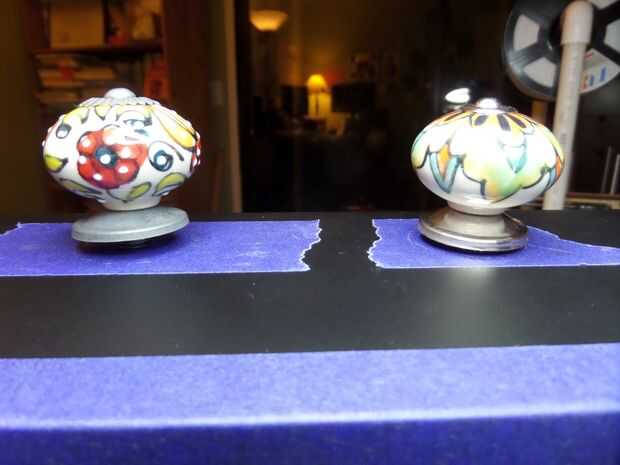

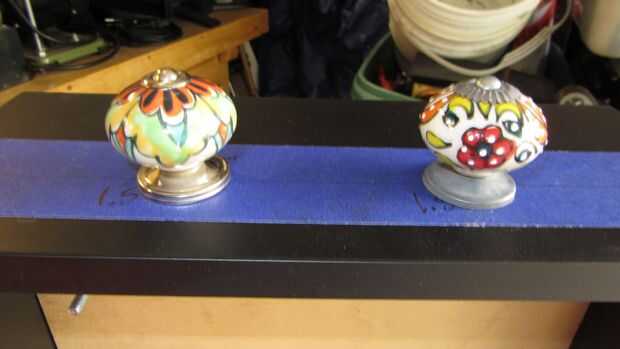

Los botones son tiradores que se sientan encima de la caja. Llega a su varilla roscada a la caja donde hay un botón de Grove montado en un marco. Empujando el tirón empuja el botón.
- Encontrar un lugar para 2 botones.
- Perfore agujeros en la caja lo suficientemente grande para varilla roscada de la tira. Debe ser 1.5 x el diámetro de la varilla.

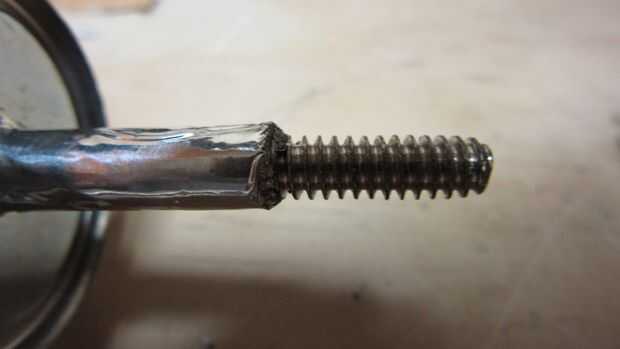

- Porque atrapa a los hilos de rosca de la varilla en el interior del agujero, cuidadosamente Enrolle cinta alrededor de la parte de la barra que estará dentro del agujero. Dos o más devanados deben ser OK.

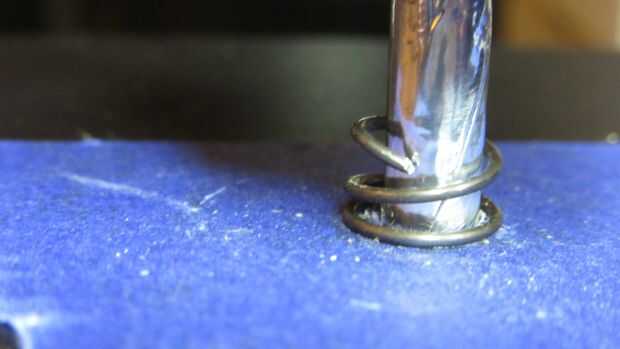

- Opcionalmente colocar un resorte debajo de la atracción en la cima de la caja.
- En el interior de la caja Deslice una arandela y un tornillo en una tuerca. La tuerca debe colocarse para que allí es una cantidad de empuje disponible.

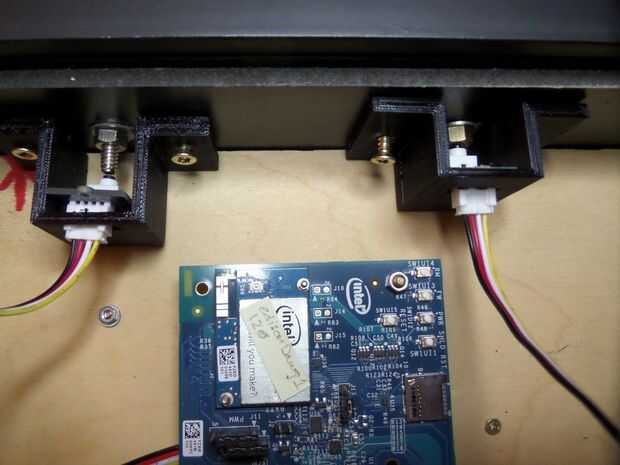

- 3-d imprimir un soporte que sostiene el botón justo debajo de barra roscada de tirón. Puesto que la longitud de la barra es diferente del tirón a tirón, los soportes será únicos para cada extracción.
- Puede ser necesario ajustar la posición de soporte para que la varilla hace contacto perfecto con la tecla. Las arandelas entre el soporte y la caja ampliar la longitud del soporte si es demasiado corto. Una cuña en el extremo de la varilla roscada extiende la longitud de la varilla si el soporte es demasiado grande.
El botón iluminado

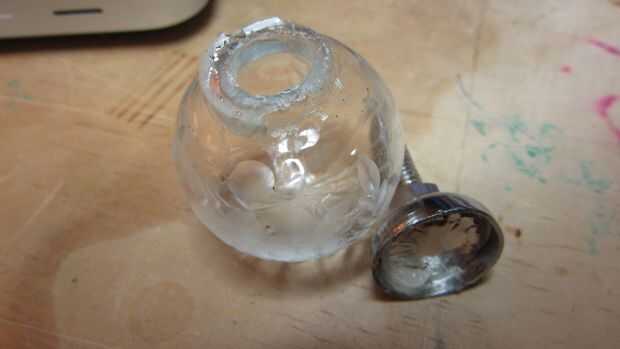

El botón de cristal en el cuadro 2 es un tirón de cajón de vidrio hueco que se ilumina con un LED. Un LED de 10mm fue cortado por la mitad y lija para caber dentro de la abertura del tirón de cajón de vidrio. Los agujeros fueron perforados para alimentar a los cables de LED y en la caja.
