Simplificado de medición de corriente CA Arduino usando el Sensor de efecto Hall ACS712

Este es un simplificado enfoque mi Instructable previo con respecto a la corriente con el sensor de corriente ACS712 medición AC... enlace

Simplificaciones son:

  1. Eliminando el especial circuito de acondicionamiento de señal - en lugar de ello vamos a utilizar la función "RunningStatistics" disponible en la biblioteca Ardunio filtros . enlace

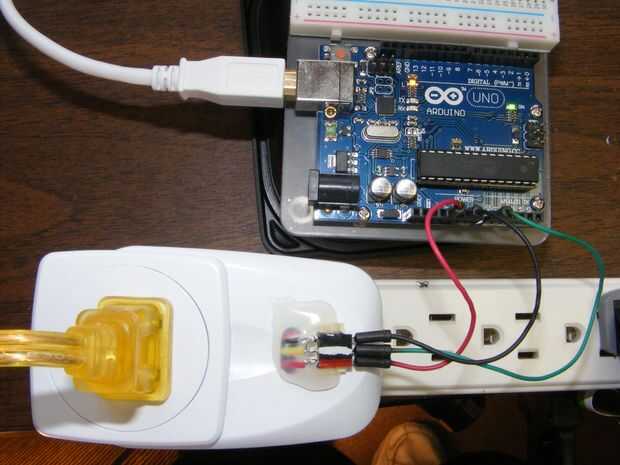

  2. Eliminando la necesidad de construir una extensión especial para "empalmar" el módulo ACS712, en cambio nosotros a ser hacking una toma de corriente del receptor remoto inalámbrico barato. enlace Además de ser mucho más simple, este enfoque resulta en un factor de forma aspecto más compacto y profesional.

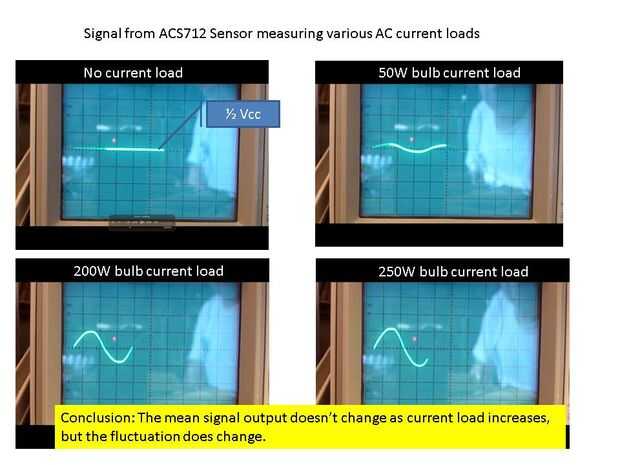

Como una revisión de mi Instructable previa, el reto con el sensor de ACS712 es eso CA medición actual con los rendimientos de módulo ACS712 que una señal de la salida onda de seno centrado alrededor de 1/2 Vcc dibujar independientemente de la corriente alterna, solamente la fluctuación de pico a pico sobre la línea central aumenta a medida que los aumentos corriente dibujados AC (ver foto de imágenes de osciloscopio). Así, el Arduino normal "analogRead valor" no va a cambiar independientemente de la corriente de la CA está dibujada. Esto es donde entra el Arduino filtros biblioteca "Ejecutar estadísticas" de funcionalidad para medir la fluctuación .

Este Instructable asume que ya estás familiarizado con el cableado de circuito básico y programación Arduino. Sin contar con el Arduino, parte costo es solamente $10-$12.

PRECAUCIÓN - usted estará trabajando con corriente doméstica que puede ser mortal si se manipula incorrectamente.

Etiquetas: Medida, ACS712, Corriente alterna
