Simplificado de medición de corriente CA Arduino usando el Sensor de efecto Hall ACS712 (1 / 6 paso)

Paso 1: Piezas y herramientas

Partes:

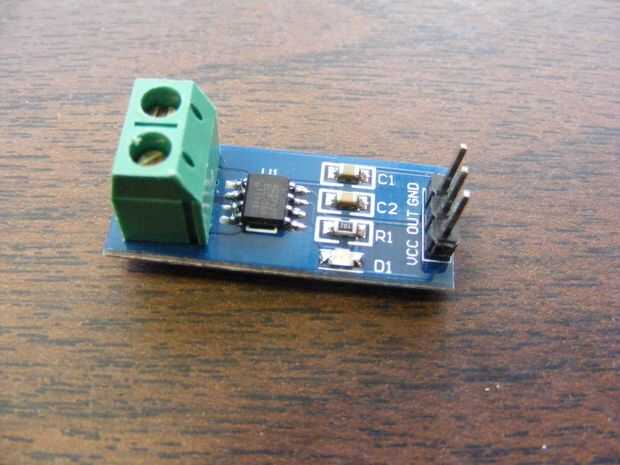

5 rango de Amps corriente Sensor módulo ACS712 - Amazon.com o ebay (< $2 por Ebay, $4 + de Amazon). También disponible en versiones de 20A y 30A

Cable de conexión, soldadura y puentes de alambre

conector hembra 3 polos

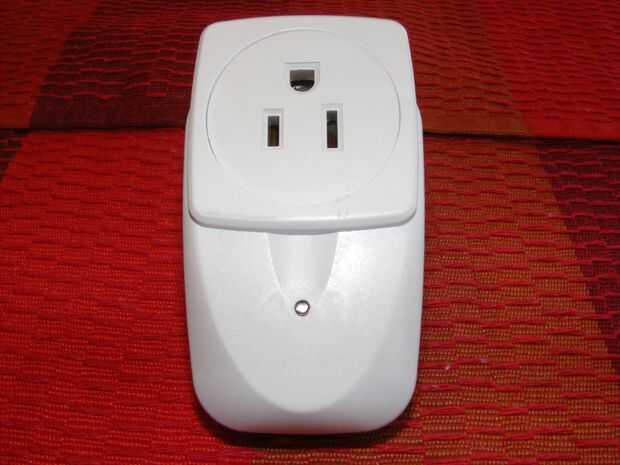

Receptor inalámbrico interior - usé uno de Menards (sólo $6,99 a partir de APR2016), pero más alguno debería funcionar - enlace

Arduino (utilicé un UNO)

Herramientas:

Destornillador de cabeza plana pequeño

Destornillador tri-lóbulo caseros procedente de un viejo destornillador caña pequeña para abrir Wireless receptor remoto - ver paso siguiente para los detalles.

Soldador, trenza de desoldar

Cortadores de alambre

Dremal o herramienta similar

Opcional - un "mata a un medidor de vatios", o similar al medidor para medir corriente AC (sólo es necesario verificar doble calibración)
