Simplificado de medición de corriente CA Arduino usando el Sensor de efecto Hall ACS712 (2 / 6 paso)

Paso 2: Abrir el receptor remoto inalámbrico

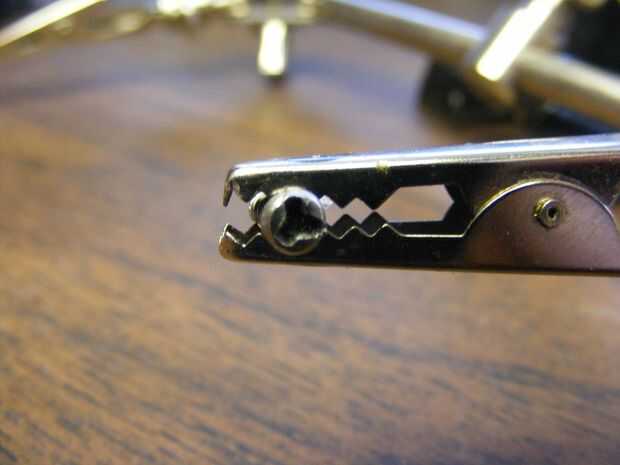

1. puesto que el receptor se realizó junto con tornillos tri-lóbulo enterrado en un agujero flaco, modifiqué un tornillo de un viejo destornillador mediante un disco abrasivo Dremel para que coincida con del tri-lóbulo (ver foto). Del tri-lóbulo tornillos y retire la cubierta del receptor remoto.

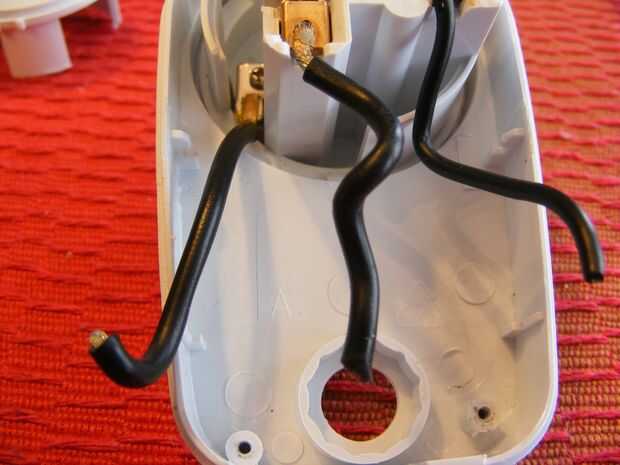

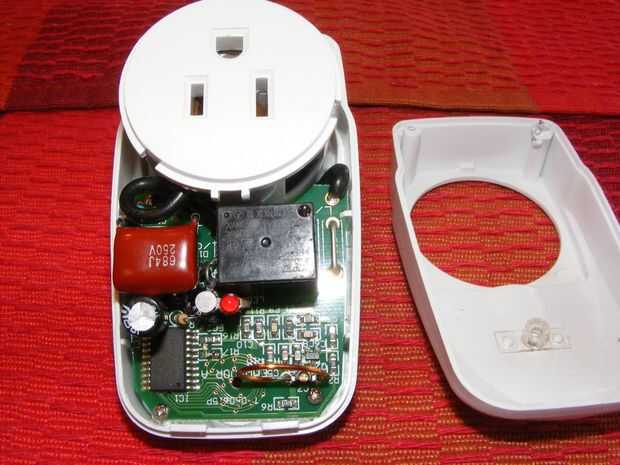

2. a continuación, desenrosque lo tornillos de montaje del tablero del circuito impreso y corte los tres cables en el PCB. Encontrar los dos cables conectados a la CA de "split-pierna" terminal y los extremos de la tira. No es necesario el cable 3 - hasta cortarlo totalmente.
