Simplificado de medición de corriente CA Arduino usando el Sensor de efecto Hall ACS712 (3 / 6 paso)

Paso 3: Prueba de montar el sensor ACS712 y conectar al Arduino

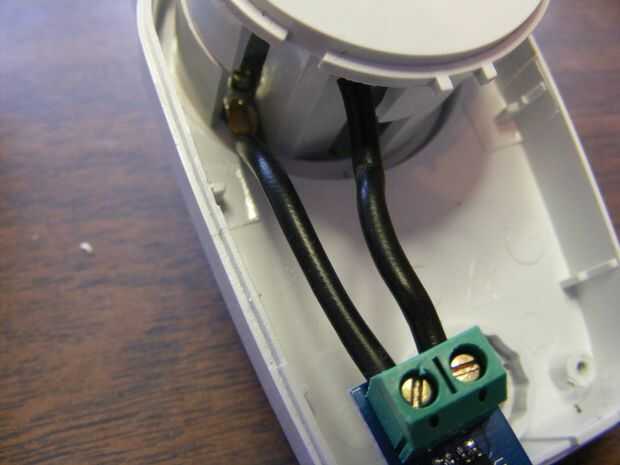

1. Conecte los terminales del tornillo ACS712 sensor a los dos cables despojado en el paso anterior.

2. Conecte los cables de puente entre las patas de la mesa 3 de sensor y el Arduino como sigue:

Sensor hacia fuera a Arduino A0

Sensor VCC de 5V de Arduino

Sensor de GND a GND de Arduino
